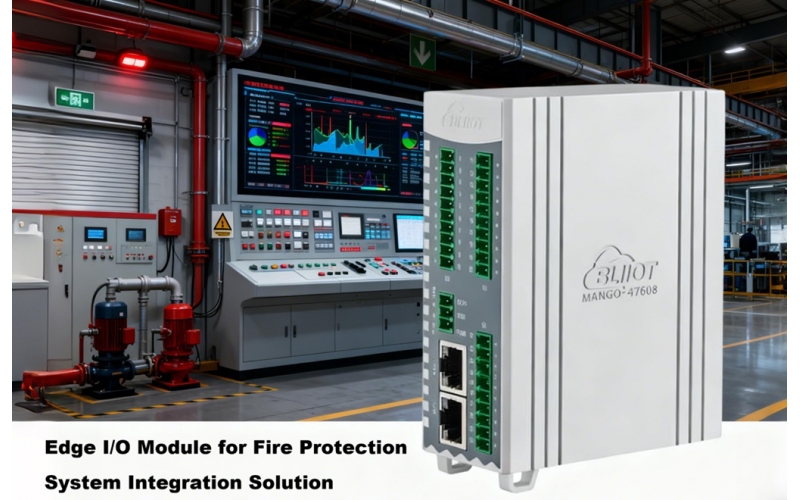

基于鋇錸技術BA190Pro的消防系統聯動控制解決方案

1. 方案概述

本方案采用BA190Pro多協議邊緣I/O模塊，構建符合消防規范的智能聯動控制系統。通過采集火災自動報警系統信號，實現與暖通空調、應急照明、電梯、門禁等系統的可靠聯動，確?；馂?zāi)時的生命安全疏散和初期火災控制。

2. 系統架構設計

信號源層：

• 火災報警控制器干接點輸出

• 氣體滅火系統狀態信號

• 消防泵運行反饋信號

• 壓力開關狀態信號

控制層：

• BA190Pro主控制器

• Y系列擴展模塊

• 專用消防電源供電

執行層：

• 正壓送風系統

• 排煙風機系統

• 電梯迫降系統

• 應急照明系統

• 防火門監控系統

3. I/O模塊選型配置

3.1 數字量輸入模塊

Y13模塊（8通道干接點DI）

• 火災報警確認信號（無源常開觸點）

• 消防泵運行/故障狀態

• 壓力開關動作信號

• 手自動狀態信號

• 閥位反饋信號

3.2 數字量輸出模塊

Y24模塊（4通道繼電器輸出）

• 排煙風機啟?？刂?/p>

• 正壓送風機控制

• 電梯迫降信號輸出

• 應急照明強制點亮

Y22模塊（8通道NPN輸出）

• 防火卷簾控制

• 電動防火門釋放

• 聲光報警器驅動

• 應急廣播觸發

3.3 模擬量輸入模塊

Y31模塊（4通道4-20mA）

• 風道壓力監測

• 水泵電流檢測

• 設備間溫度監測

4. 核心優勢

4.1 高可靠性設計

• 電氣隔離：所有I/O通道采用光電隔離，抗干擾能力強

• 看門狗保護：硬件看門狗確保系統持續運行

• 電源冗余：支持DC24V消防電源供電

• 故障安全：輸出回路故障檢測功能

4.2 快速響應能力

• 毫秒級響應：從信號采集到執行<100ms

• 并行處理：多通道同時執行聯動邏輯

• 優先級管理：關鍵設備聯動具有最高優先級

4.3 靈活配置

• 可編程邏輯：通過Web界面自定義聯動邏輯

• 多種聯動模式：支持一對一、一對多、多對一聯動

• 時間可調：設備啟動延時、停止延時可設置

4.4 完善的管理功能

• 狀態監控：實時顯示所有設備狀態

• 事件記錄：詳細記錄聯動過程和設備動作

• 故障報警：設備故障即時上報

• 遠程維護：支持遠程參數配置和診斷

5. 典型聯動邏輯

5.1 防排煙系統聯動

• 接收火災報警信號

• 開啟相應區域排煙風機

• 啟動正壓送風系統

• 關閉相關區域空調系統

• 反饋設備運行狀態

5.2 疏散系統聯動

• 啟動應急照明系統

• 控制電梯迫降至首層

• 釋放疏散通道防火門

• 啟動應急廣播系統

5.3 滅火系統聯動

• 反饋消防泵運行狀態

• 監控管網壓力

• 聯動控制相關閥門

6. 安裝實施要點

6.1 布線要求

• 信號線與動力線分開敷設

• 采用阻燃/耐火線纜

• 金屬線管保護

• 可靠接地措施

6.2 參數設置

• 聯動延時：0-600秒可調

• 設備巡檢周期設置

• 報警閾值設置

• 通信超時設置

6.3 測試驗證

• 單點測試：每個輸入輸出點逐一測試

• 聯動測試：模擬火警測試完整聯動流程

• 故障測試：模擬設備故障測試系統響應

7. 合規性說明

• 符合GB50116《火災自動報警系統設計規范》

• 滿足GB16806《消防聯動控制系統》要求

• 通過國家消防電子產品質量監督檢驗中心認證

• 符合電磁兼容性標準

8. 運維管理

8.1 日常維護

• 每月進行系統巡檢

• 季度聯動功能測試

• 年度全面系統檢測

• 定期備份系統參數

8.2 故障處理

• 自動診斷故障類型

• 提供故障處理指導

• 支持遠程技術支持

• 備品備件快速更換

9. 總結

BA190Pro消防系統聯動解決方案以其高可靠性、快速響應和靈活配置的特點，為現代建筑提供了一套完整的消防安全保障系統。通過標準化的接口和協議，實現了與各消防子系統的高效集成，確保在火災發生時能夠快速、準確地執行預設的聯動邏輯，最大限度地保障人員生命安全和減少財產損失。
