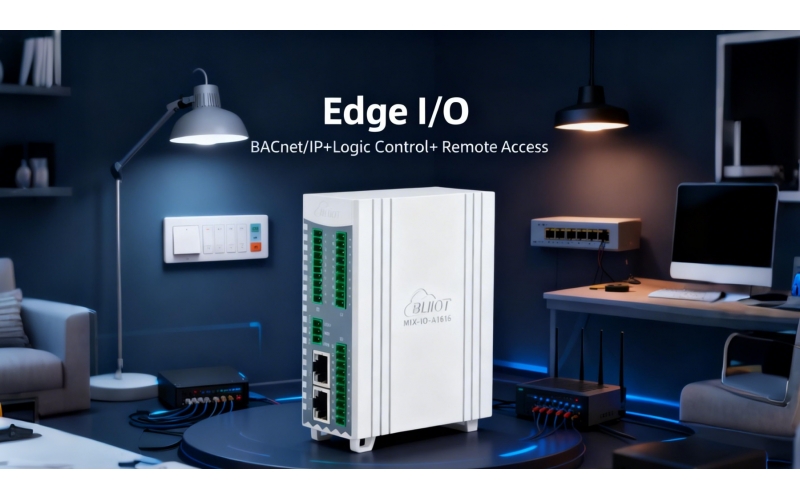

基于鋇錸技術 BA190 邊緣I/O模塊的智能照明控制解決方案

1. 方案概述

本方案利用鋇錸技術 BA190 BACnet/IP 邊緣I/O模塊作為現場控制核心，將樓宇內的照明回路、傳感器和執行器無縫接入BACnet/IP樓宇自控系統。它實現了從傳統的簡單開關控制到精細化、智能化、網絡化管理的升級，旨在顯著降低能耗、提升管理效率并增強用戶體驗。

2. 系統架構與工作原理

• 感知層：人體移動傳感器、光照度傳感器、手動控制面板等通過干接點或數字信號接入BA190的 DI（數字量輸入） 通道。

• 控制核心：BA190邊緣I/O模塊。

• 執行層：照明回路接觸器、調光器等設備由BA190的 DO（數字量輸出） 或 繼電器輸出 通道控制。

• 管理層：通過BACnet/IP協議，BA190與上位的樓宇管理系統（BMS）、云平臺或中央監控工作站進行雙向通信。

工作流程：

1. BA190實時采集來自傳感器的“有人/無人”狀態和環境光照度數據。

2. 模塊內置的邏輯控制功能（通過Web配置）根據預設策略進行判斷。

3. 根據判斷結果，BA190驅動相應的DO或繼電器通道，控制照明回路的開啟、關閉或調節。

4. 所有設備狀態、能耗數據（可通過電表經RS485采集）和故障信息都通過BACnet/IP協議實時上傳至BMS，實現集中監控與數據分析。

3. BA190 在智能照明控制中的具體應用方式

• 自動感應控制：

• DI通道 接入人體傳感器。

• 邏輯功能：設置“有人在且光照度低于設定值”時開啟燈光，無人后延時關閉。

• 適用區域：會議室、走廊、倉庫、停車場。

• 恒照度控制：

• AI通道 接入光照度傳感器（0-10V信號）。

• 邏輯功能：實時監測自然光照度，自動調節靠近窗戶的燈光亮度（如需調光接口），或切換回路，使工作面照度恒定在設定值。

• 適用區域：靠窗的辦公區、圖書館、實驗室。

• 時間表與場景控制：

• Web配置：通過BA190的內置網頁設置工作日/節假日照明時間表。

• DO/繼電器通道：執行定時開關，或聯動控制多個回路形成不同的場景模式（如“工作模式”、“投影模式”、“清潔模式”）。

• 適用區域：整個樓層的公共照明、景觀照明、辦公室。

• 遠程手動超越：

• DI通道 接入本地手動開關。

• BMS系統可通過BACnet/IP向BA190發送命令，實現遠程強制開關，方便維修或應對特殊情況。

• 能耗計量與報警：

• RS485接口：連接Modbus電表，采集照明回路能耗數據，并通過BA190轉換為BACnet/IP對象上傳。

• DI通道：接收照明回路故障報警信號（如驅動器故障）。

• 優勢：實現精準的能耗統計與故障快速定位。

4. 采用BA190的核心優勢

1. 無縫集成，降低成本：

• 原生支持BACnet/IP協議，可直接作為BACnet設備與市面上主流的BMS（如西門子Desigo CC、江森Metasys、霍尼韋爾EBI）無縫集成，無需額外的協議轉換網關，節省了硬件成本和集成復雜度。

2. 分布式邊緣智能，高可靠性：

• 具備獨立的邏輯控制能力。即使網絡中斷或BMS服務器故障，BA190也能依靠本地預設的邏輯策略繼續正常運行，保證基本照明功能不中斷，系統可靠性極高。

3. 靈活配置與便捷運維：

• 內置Web服務器，無需專用配置軟件，通過瀏覽器即可快速完成參數設置、邏輯編程和固件升級，大大降低了調試和維護門檻。

• 集成BLRAT遠程訪問工具，技術支持人員可遠程進行故障診斷和程序更新，減少現場維護次數和成本。

4. 強大的擴展性：

• 提供1-3個IO擴展槽，可根據照明控制點的數量靈活選配DI、DO、繼電器等模塊。項目初期可按需配置，后期擴容簡單，保護投資。

5. 工業級品質，穩定耐用：

• 通過嚴格的EMC/EMI測試及-40~85℃寬溫測試，內置隔離保護和硬件看門狗，能夠適應樓宇內電氣環境復雜、溫度變化大的場景，確保7x24小時長期穩定運行。

6. 精細化管理，節能顯著：

• 通過“按需照明”策略，有效避免長明燈現象，結合能耗數據監測與分析，為節能改造提供數據支撐，可顯著降低樓宇照明能耗（通?？蛇_(dá)30%-50%）。

5. 總結

鋇錸技術 BA190 BACnet/IP 邊緣I/O模塊為智慧樓宇的智能照明控制提供了一個高度集成、智能靈活且極其可靠的解決方案。它不僅僅是一個簡單的信號轉換器，更是一個具備邊緣計算能力的現場控制單元，完美地將OT（運營技術）與IT（信息技術）融合，是實現綠色、智能、高效樓宇管理的理想選擇。
