Modbus轉OPC UA數據采集網關BL101功能特點和參數
數據采集網關BL101功能特點

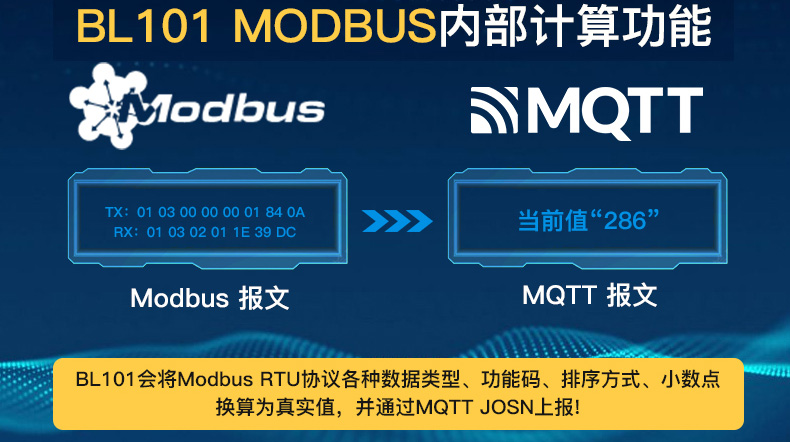

下行支持：Modbus RTU Master、Modbus TCP Master；
上行支持：Modbus TCP、MQTT、OPC UA、華為云IoT、阿里云 IoT、AWS IoT、金鴿云等協議；
寬工作電壓設計，支持9-36V DC供電，接口為接線端子方式，冗余設計，具有兩路電源輸入接口，可以任意選擇其中一路，且兩路都帶有防反接保護設計；
支持1路電源輸出，輸出電壓等于輸入電壓；
支持1路RS232/RS485可選輸入；
串口波特率支持2400bps-115200bps；停止位支持1，2位，數據位支持7，8位，支持None，Odd，Even 校驗方式；
支持2路RJ45以太網口，分別為 1LAN +1WAN，WAN口和LAN口可以直接采集設備或采集級聯交換機上的設備，具備鏈路和數據指示燈，網口內置隔離變壓器，高達2KV 電磁隔離；
支持POE受電（選配功能），節省布線成本；
支持?jǐn)?shù)據TSL\SSL加密，保障數據的安全；
支持路由功能；
支持4G功能，可以設置APN參數；插網線連外網時候，優先使用有線連網，無有線網絡會切換到4G網絡；
支持Modbus RTU 轉 Modbus TCP、透明傳輸；
支持RESET按鍵恢復出廠功能（在開機狀態長按，直到RUN指示燈熄滅），防止參數設置錯誤；
支持軟件和硬件看門狗，具有高度的可靠性；
采用金屬外殼材質，防護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用；
設備體積小，30mm*83mm*110mm，支持墻面壁掛式安裝以及工業導軌安裝。
分類 | 參數 | 描述 |
系統 | 處理器 | ARM9,主頻 300Mhz |
存儲 | 128MB(可擴展至1G) | |
內存 | 64MB | |
電源 | 輸入電壓 | DC 9～36V |
功耗 | 正常：85mA@12V，最大：117mA@12V。 | |
反接防護 | 支持 | |
網口 | 網口規格 | 2 x RJ45，10/100Mbps，自適應MDI/MDIX。 |
網口保護 | ESD ±16kV（接觸），±18kV（空氣）； EFT 40A （5/50ns）； 雷擊 6A（8/20μs）。 | |
串口 | 串口數量 | 1 x RS232/RS485訂單可選 |
串口波特率 | 2400bps-115200bps | |
數據位 | 7,8 | |
校驗位 | None, Even, Odd | |
停止位 | 1, 2 | |
串口保護 | ESD ±8kV（接觸），±15kV（空氣）； EFT 2KV, 40A （5/50ns）。 | |
電源輸出 | 輸出電壓 | 1路9～36 V DC（輸出電壓等于輸入電壓） |
SIM卡 | 數量 | 1 |
規格 | 抽屜式接口，支持 1.8V/3V SIM/UIM 卡（NANO） | |
保護 | 內置 15KV ESD 保護 | |
SD卡 （預留功能） | 預留 | |
USB接口 | 數量 | 1*下載程序+1*程序調試 |
規格 | Micro USB OTG | |
保護 | 過流保護 | |
4G （選配功能） | 天線接口數量 | 1 |
天線接口類型 | SMA孔式 | |
L-E版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B5,B8 FDD-LTE:B1,B3,B5,B7,B8,B20 TDD-LTE:B38,B40,B41 | |
L-CE版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B8 TD-SCDMA:B34,B39 FDD-LTE:B1,B3,B8 TDD-LTE:B38,B39,B40,B41 | |
L-A版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B12 | |
L-AU版本 | GSM/EDGE:850,900,1800MHz WCDMA:B1,B2,B5,B8 FDD-LTE:B1,B3,B4,B5,B7,B8,B28 TDD-LTE:B40 | |
L-AF版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B5,B12,B13,B14,B66,B71 | |
CAT-1版本 | GSM:900,1800 FDD-LTE:B1,B3,B5,B8 TDD-LTE:B34,B38,B39,B40,B41 | |
指示燈 | RUN燈 | 上電時常亮，系統運行時閃爍，系統不運行時熄滅。 |
NET燈 | 以太網通信閃爍，4G通信常亮，以太網和4G都不通信時熄滅。 | |
TXD燈 | 發數據閃爍，不發數據熄滅。 | |
RXD燈 | 接收到數據閃爍，沒接收到數據熄滅。 | |
軟件參數 | 網絡協議 | IPV4、TCP/UDP、DHCP、DNS等。 |
IP獲取方式 | 靜態IP/DHCP | |
透明傳輸 | 支持 | |
域名解析 | 支持 | |
用戶配置 | PC軟件配置，支持WIN XP、WIN 7、WIN 8和WIN 10。 | |
網絡緩存 | 發送：8Kbyte；接收：8Kbyte。 | |
注冊包 | 支持自定義注冊包 | |
心跳包 | 支持自定義心跳包 | |
安規認證 | MTBF | ≥10萬小時 |
EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B | |
IEC 61000-4-2 (ESD) Level 4 | ||
IEC 61000-4-3 (RS) Level 4 | ||
IEC 61000-4-4 (EFT) Level 4 | ||
IEC 61000-4-5 (Surge)Level 3 | ||
IEC 61000-4-6 (CS)Level 4 | ||
IEC 61000-4-8 (M/S) Level 4 | ||
其他 | CE、FCC | |
環境 | 工作溫度、濕度 | -40～80℃，5～95% RH |
存儲溫度、濕度 | -40～85℃，5～95% RH | |
其他 | 外殼 | 金屬材質 |
尺寸 | 30mm×83mm×110mm(L*W*H) | |
防護等級 | IP30 | |
凈重 | 291.2g | |
安裝方式 | 壁掛式、導軌式 |
