Modbus現場總線通信
Modbus 是一種獨立于制造商的開放式現場總線標準協議，適用于制造和過程自動化中的各種應用。
MODBUS 是一種應用層消息傳遞協議，位于 OSI 模型的第 7 層，可以在不同類型的總線或網絡上連接的設備之間進行客戶端/服務器通信。
幾種常用的網絡如下：
TCP/IP over Ethernet。
多種媒體異步串行傳輸（有線：EIA/TIA-232-E、EIA-422、EIA/TIA-485-A；光纖、無線電等）。
MODBUS PLUS，高速令牌。
MODBUS 是一種請求/應答協議，提供由功能代碼指定的服務。
MODBUS 協議允許在所有類型的網絡架構內輕松通信。

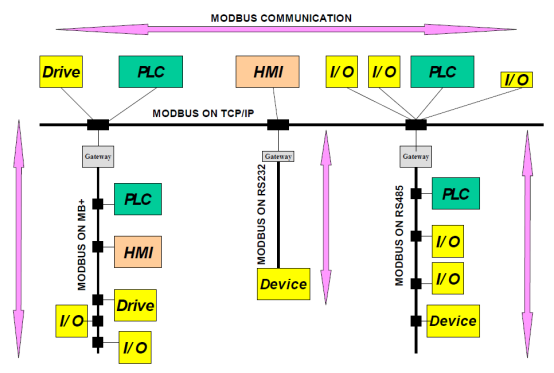

圖 1：Modbus 網絡架構
MODBUS 協議定義了一個獨立于底層通信層的簡單協議數據單元 (PDU)。 MODBUS 協議在特定總線或網絡上的映射可以在應用數據單元（ADU）上引入一些附加字段。
圖 2：Modbus數據幀
更多關于 Modbus 開放協議規范的細節可以在網站www.modbus.org查看。
Modbus TCP
Modbus TCP協議是Modbus協議的一種變體，該協議經過優化，可通過TCP/IP連接進行通信。該協議設計用于現場級的數據交換（即用于過程映像中的 I/O 數據交換）。在服務端，所有數據包都通過端口號為 502 的 TCP 連接發送。
一般 Modbus TCP 報文如下：
字節 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 - n |
定義 | 事務標識符 | 協議標識符 (始終為00) | 字段長度 | 從機地址 | Modbus 功能碼 | 數據 | |||
Modbus數據編碼
MODBUS對地址和數據項使用“大端”表示。這意味著當傳輸大于單個字節的數字量時，首先發送最高有效字節。
Modbus數據類型
modbus協議基于以下基礎數據類型：
數據類型 | 對象類型 | 訪問類型 | 描述 |
數字輸入 | 1 bit | 只讀 | 數字輸入 |
線圈 | 1 bit | 讀/寫 | 數字輸出 |
輸入寄存器 | 16 bit (word) | 只讀 | 模擬輸入 |
保持寄存器 | 16 bit (word) | 讀/寫 | 模擬輸出 |
表 2：Modbus基礎數據類型
對于每個基礎數據類型，都定義了一個或多個功能碼。這些功能碼允許數字或模擬的輸入和輸出數據，以及內部變量被設置或直接從現場總線節點中讀取。
