MQTT Modbus TCP Modbus RTU協議4路AIN+1路RS485以太網遠程IO數據采集模塊M230T

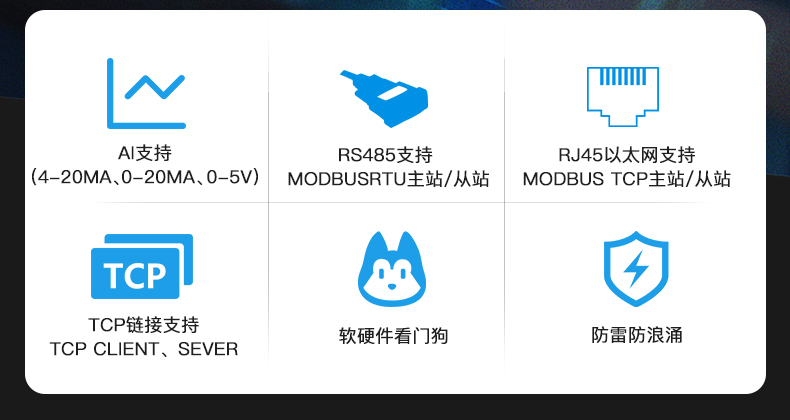

M230T是一款工業級遠程以太網IO模塊,采用金屬外殼增加EMC電磁干擾設計,支持MQTT、ModbusTCP、ModbusRTU協議,提供TCPClient、TCPServer服務,帶有1個以太網口,1路RS485,4路AI,廣泛應用于工業物聯網與工業自動化領域,Modbus TCP擴展IO,Modbus模擬量采集模塊,遠程AI采集模塊可選M230T
M230T以太網遠程I/O數據采集模塊是一款工業級、隔離設計、高可靠性、高穩定性和高精度的數據采集模塊，內嵌32位高性能微處理器MCU，內部集成1個工業10/100M自適應以太網模塊。提供多種I/O，支持標準Modbus TCP，可集成SCADA、OPC服務器、MQTT協議等自動化系統。專為在惡劣的工業應用環境中工作而設計，廣泛應用于各種工業自動化、安防監控系統、自動測控系統。支持4個隔離的 12 位模擬輸入，支持 0~5V、0~10V、4~20mA、0~20mA 模擬信號。所有的 I/O 都具有高采樣頻率和特殊的過濾策略，以確保其可靠性。
M230T提供RS485接口，通過RS485總線，可級聯Modbus RTU I/O設備或Modbus RTU儀表，例如：各種數字輸入或數字輸出、模擬輸入或輸出、熱電阻IO模塊組合，節省成本。同時以太網遠程I/O模塊具有寄存器映射功能，級聯Modbus RTU I/O數據自動采集到映射內存區，Modbus TCP Client查詢無需等待即可得到快速響應，滿足工業及時的要求。
技術參數
分類 參數 描述 模擬量輸入 AIN輸入 支持12bit分辨率的0~20Ma、4~20Ma、0-5V、0-10V差分輸入 精確度 ±0.1% FSR @ 25℃，±0.3% FSR @ -10 和 60℃ 采樣率（所有通道） 每秒采集 20 次，3次確認，帶數字濾波，具有很強防抖處理 電流型輸入阻抗 1620hm 隔離保護 運放隔離 10/100M自適應以太網接口 通訊規約 MQTT協議、ModBus TCP協議 保護 15KV ESD保護 協議 Modbus/TCP、 TCP/IP 最大鏈接數 作為Modbus TCP Server時，可同時支持5 TCP鏈接 RS485通訊接口 通訊規約 MODBUS RTU、Modbus ASCII Master標準規約 通訊地址 1~255可設置 數據格式 可軟件設置 采集頻率 100ms 通訊速率 可設置1200、2400、4800、9600、19200、38400、57600、115200、 128000Bps 電源 無模擬量輸出設備 DC12~36V供電，且?guī)в蟹婪唇颖Ｗo設計，峰值電壓不得超過+40V 帶模擬量AO輸出設備 DC24~36V供電，且?guī)в蟹婪唇颖Ｗo設計，峰值電壓不得超過+40V 典型待機功耗 ≤1.7W，如果有繼電器動作：每動作一路0.15W 工作環境 工作溫度 相對濕度 海拔高度 0~3000米 環境 無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所 溫度漂移 ≤100ppm/℃ 安裝方式 墻壁安裝或35mm 標準DIN導軌安裝 模塊尺寸 105×88×30mm MxxxT系列產品選型表
型號 描述 電源輸出 工作電壓 典型待機功耗 M100T
1個以太網口,1個RS485, 2 DI, 2 AI, 2 DO
1 DC 12~36VDC 1.2W-1.68W M110T
1個以太網口, 1個RS485,4 DI, 4 DO
1 DC 12~36VDC 1.2W-1.68W M120T
1個以太網口, 1個RS485,4 DI, 4 AI, 2AO, 4 DO
1 DC 24~36VDC 1.2W-1.68W M130T
1個以太網口, 1個RS485, 8 DI, 4DO
1 DC 12~36VDC 1W-1.2W M140T
1個以太網口, 1個RS485, 8 DI, 8 DO
1 DC 12~36VDC 1W-1.2W M150T
1個以太網口, 1個RS485, 8 DI, 4AI, 4 DO
1 DC 12~36VDC 1W-1.2W M160T
1個以太網口, 1個RS485, 8 DI, 8AI, 8 DO
1 DC 12~36VDC 1W-1.2W M200T
1個以太網口, 1個RS485, 2 AO,12位
1 DC 24~36VDC 1.2W-1.68W M210T
1個以太網口, 1個RS485, 4DI
1 DC 12~36VDC 1.2W-1.68W M220T 1個以太網口, 1個RS485, 4DO 1 DC 12~36VDC 1.2W-1.68W M230T
1個以太網口, 1個RS485, 4AI
1 DC 12~36VDC 1.2W-1.68W M240T
1個以太網口, 1個RS485, 4RTD, 2/3線制PT100/pt1000
-- 12~36VDC 0.75W-0.95W M310T
1個以太網口, 1個RS485, 8DI
1 DC 12~36VDC 1.2W-1.68W M320T
1個以太網口, 1個RS485, 8DO
1 DC 12~36VDC 1.2W-1.68W M320R 1個以太網口, 1個RS485, 8DO或8繼電器 1 DC 12~36VDC 1.2W-1.68W M330T
1個以太網口, 1個RS485, 8AI
1 DC 12~36VDC 1.2W-1.68W M340T
1個以太網口, 1個RS485, 8RTD, 2/3線制PT100/pt1000
-- 12~36VDC 0.75W-0.95W M410T
1個以太網口, 1個RS485, 16DI
1 DC 12~36VDC 1.1W-1.32W M420T 1個以太網口, 1個RS485, 16DO -- 12~36VDC 0.75W-1W
