一文帶你讀懂“脈沖輸入輸出模塊”
在自動化生產的世界里，傳感器、執行器、控制器每天都在“對話”?？蓡栴}是，它們說的語言千奇百怪——有的輸出電壓信號，有的傳輸電流信號，還有的發出一連串高速脈沖。如果沒有“翻譯官”，系統就亂了套。
而“脈沖輸入輸出模塊”，正是這位默默無聞的“信號翻譯官”。
一、什么是脈沖輸入輸出模塊？
簡單來說，脈沖輸入/輸出模塊（Pulse I/O Module）是一種用于檢測、計數、輸出脈沖信號的工業模塊。它既能采集傳感器的脈沖輸入，也能輸出控制設備的脈沖信號，廣泛應用于：
速度檢測（例如電機轉速、傳送帶速度）
計數控制（瓶裝線、包裝生產線）
位置反饋（步進電機控制、伺服定位）
脈寬控制（PWM控制照明、風機等）
在鋇錸技術的工業模塊體系中，這類產品往往是“邊緣智能”方案的重要組成部分，負責在現場對高速信號進行采集和控制。
二、脈沖輸入：記錄“現場的心跳”
以MxxxT系列模塊為例，其DIN1通道支持高速脈沖輸入，最高頻率可達700kHz，意味著它每秒可以識別70萬個電平變化。

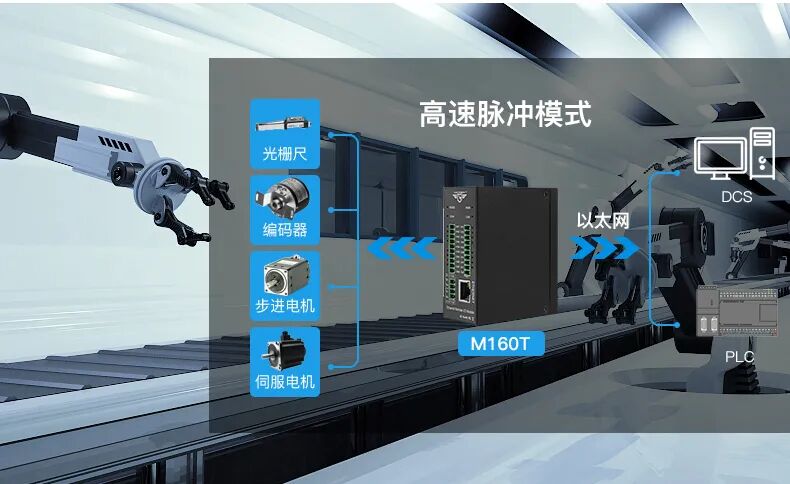

高速脈沖模式常用于旋轉編碼器、流量計等高速設備；
低速脈沖模式則用于門禁信號、光電開關、流量計等中低速場景。
模塊支持干接點和濕接點輸入，可靈活適配PNP/NPN型傳感器。通過光耦隔離設計，有效避免了現場干擾，讓信號采集更加穩定可靠。
值得一提的是，MxxxT系列還支持DIN2~DIN12作為低速脈沖計數器，并可設置防抖時間（1~2000ms），這意味著哪怕是一個機械開關的抖動，也能被“去毛刺”，確保每一次計數都精準無誤。
三、脈沖輸出：驅動“機器的脈搏”
除了采集，脈沖輸出才是模塊的“另一面實力”。MxxxT系列模塊的DO1通道支持10Hz~300kHz的高速脈沖輸出，能夠直接控制步進電機、馬達、伺服驅動器等執行設備，實現精準的脈沖控制。
例如：
當DO1輸出一定頻率的脈沖信號，步進電機就會以相應的速度轉動；
當DO2作為方向控制輸出端口時，系統可以實現電機的正反轉切換；
通過寄存器設置脈沖頻率、占空比、輸出個數等參數，還能實現靈活的運動控制邏輯。
這讓模塊在實際應用中具備“小PLC”的能力——不只是采集，還能“控制現場”。
四、通信能力：從本地到云端的橋梁
在傳統意義上，I/O模塊僅僅是數據接口，而現代工業I/O模塊的“聰明”體現在通信能力上。
MxxxT系列支持：
Modbus TCP/RTU協議（可與PLC、組態軟件直接通訊）；
MQTT協議（可上傳數據至云端平臺）；
RS485擴展接口（支持多設備級聯）；
這樣的設計使得模塊不僅能在局域網內作為現場數據采集單元，還能通過MQTT協議將脈沖計數、運行狀態實時上報到云平臺，實現遠程監控與維護。
換句話說，它既能在“生產線現場”安靜地干活，也能“上云”參與物聯網系統。
五、典型應用場景
脈沖輸入輸出模塊的身影，幾乎遍布每一個工業角落：
智能農業：監測灌溉流量、電機啟停狀態；
自動化生產線：檢測輸送帶計數、包裝節拍；
機電控制系統：控制步進電機、編碼器位置；
暖通空調系統：實現風機轉速與閥門開度控制；
智能電網設備：監控開關狀態、能耗計數；
交通設備監控：統計信號脈沖、控制電磁設備。
在這些場景中，模塊扮演的角色是：采集—分析—執行，讓工業現場的每一個信號都有“數字化的歸宿”。
六、工業級設計：可靠是核心
在惡劣環境下工作的工業模塊，最怕干擾與損壞。為此，脈沖輸入輸出模塊通常具備：
光耦隔離防護（2KVrms）；
防反接與浪涌保護（4KV）；
金屬外殼與IP30防護等級；
寬溫運行（-20℃~70℃）；
DC9~36V寬電壓輸入。
這些看似“冷冰冰”的參數，實則是保障穩定運行的基石。
七、鋇錸技術視角：脈沖控制的智能化進階
鋇錸技術在邊緣計算與工業控制領域同樣布局了多款帶脈沖輸入輸出功能的I/O模塊，例如基于ARM嵌入式Linux平臺的
與傳統I/O模塊相比，鋇錸的方案進一步整合了：
本地?cái)?shù)據處理（Python/Node-RED邏輯運算）；
MQTT上云；
與PLC/組態系統的無縫對接；
多協議并行支持（Modbus、OPC UA、MQTT等）。
這意味著脈沖信號不再只是“傳輸數據”，而是能在邊緣端直接參與計算與控制決策——真正實現“數據不出廠房，智能就在身邊”。
