遠程 IO 模擬量采集通道總是壞？可能是你忽略了這幾個“要命”的細節
很多工程師都有過這種經歷：模擬量通道不是飄，就是燒；不是數值亂跳，就是測一段時間后直接掛掉。
遠程 IO 模擬量采集看起來簡單：4–20mA、0–10V、0–5V，大不了再加個 NTC/PT100。但真到現場，它壞起來比你想象的頻繁得多。
絕大部分問題不是 IO 本身不行，而是“使用方式”出了問題。下面這幾個點，命中任意一個，通道都可能被你“悄悄燒掉”。
1）24V 插反或接到信號線（最常見的致命原因）
真實現場里見過太多：設備調試趕時間，隨手把 24V 電源“誤接”到 AI 通道的正極。
模擬量輸入一般只能承受幾十伏耐壓，被你喂 24V 直流，直接燒。
尤其是 0-10V 輸入，對高壓異常敏感。
解決辦法：
必須做接線隔離區
24V 和信號線分色
施工人員加培訓
IO 模塊加前端 TVS + 保險絲保護（最好有）
2）現場強干擾，信號線走電源線旁邊
模擬量信號線走得太隨意： 和動力線并行 和變頻器、電機線在同一橋架距離太近 沒有屏蔽層接地
癥狀非常明顯：
數值亂跳
波動大
電流回路不穩定
最嚴重會讓通道長期受高壓尖峰沖擊 → 老化 → 擊穿
解決辦法：
信號線和動力線分開走
必須使用屏蔽雙絞線
屏蔽層單端接地
遠程 IO 外殼必須接地
3）傳感器供電不正確，導致 IO 長期處于“非正常電流”
比如：
傳感器 2 線制，但實際按 3 線制接
傳感器供電不穩
電源雜波大
多個傳感器共地不一致
長期電流偏置 = 通道被慢慢搞死。
4）回路沒有完整閉合（尤其是 4–20mA）
很多人忽略一個事實：
4–20mA 是一個完整回路，不閉合就會亂套。
常見錯誤：
地線亂接
IO 公共端接錯
傳感器地與 IO 地沒有統一
回路中間插入不該有的設備
導致：
電流通道長期“過載”
傳感器和 IO 拼命工作
最終燒掉某一段
5）雷擊 & 強浪涌（儲能/戶外特別常見）
儲能艙、逆變器區、光伏現場、戶外箱變，這些地方浪涌極多：
雷擊電磁脈沖
開關電源沖擊
強感性負載吸合/斷開
如果 IO 沒有加浪涌保護，很容易被一次電弧 + 一次尖峰帶走。
解決辦法：
信號線前端加 SPD/浪涌保護器
IO 外殼良好接地
電源加 TVS / 壓敏
模塊加金屬接地板
6）錯誤的“公共地”連接方式（90% 的人忽略）
模擬量最怕“地亂”：
多設備各自接地
局部電位不同
屏蔽線接成“多點接地”
傳感器地、電源地、IO 地不統一
結果：從 IO 通道看過去，就是幾十毫伏甚至幾百毫伏的“幽靈電壓”，時間久了會擊穿輸入前端。
解決辦法：
所有模擬量統一接地
屏蔽層單點接地
板卡金屬外殼務必接地
7）把“數字量傳感器”當成模擬量接（真實事故現場出現過）
例如：
接近開關 0/24V
霍爾元件脈沖輸出
PWM 輸出的風速儀
都被硬生生接到 AI 模塊。這種錯誤接線就是“燒通道典型案例”。
有沒有一款真的抗造、抗雷、抗電涌、不挑現場的遠程 I/O？
有，就是鋇錸技術的 IOy 系列。
我們自己在儲能、電力、光伏、地鐵、風電等高干擾現場跑了無數項目，總結一句話：
IOy 系列不是那種“實驗室產品”，而是為惡劣工業環境專門做出來的。
為什么它更耐用？理由很簡單：
① 全通道隔離設計，不怕亂地、不怕環路、不怕誤接
AI、AO、DI、DO、RTD、TC 全系列模塊都做了 2KVrms 的隔離保護。這種隔離能讓很多“接線小事故”變成可承受的瞬態，而不是直接燒通道。
8f624dec-adea-4c1c-8946-8dc1854…
② EMC 做到 IEC61000-4 系列 III 級，抗干擾能力遠超普通 IO
ESD ±6kV（接觸），±8kV（空氣）
EFT 1kV
Surge 共模 4kV / 差模 2kV這些等級都是真實測試通過，而不是樣子貨。
8f624dec-adea-4c1c-8946-8dc1854…
換句話說：遇到浪涌、電弧、雷擊、電機啟動，你的現場可能亂了，但 IOy 模塊不會亂。
③ -40℃～85℃ 工業級溫度，北方冬天和逆變器旁邊都能跑
IOy 系列通過高低溫啟動測試：
-40℃ 冷啟動
+85℃ 高溫運行
儲能艙里的高溫、風電塔底的低溫，都?jí)翰坏顾?/span>
④ 看門狗 + 工業級 Linux 內核，長時間運行不死機
長期運行不當機，是最影響現場體驗的能力。IOy 內置 獨立硬件看門狗，不是軟件假看門狗。
8f624dec-adea-4c1c-8946-8dc1854…
這意味著：斷網、掉電、設備卡住，都能自動恢復，不會因?yàn)橐粋€(gè) IO 卡死整個系統。

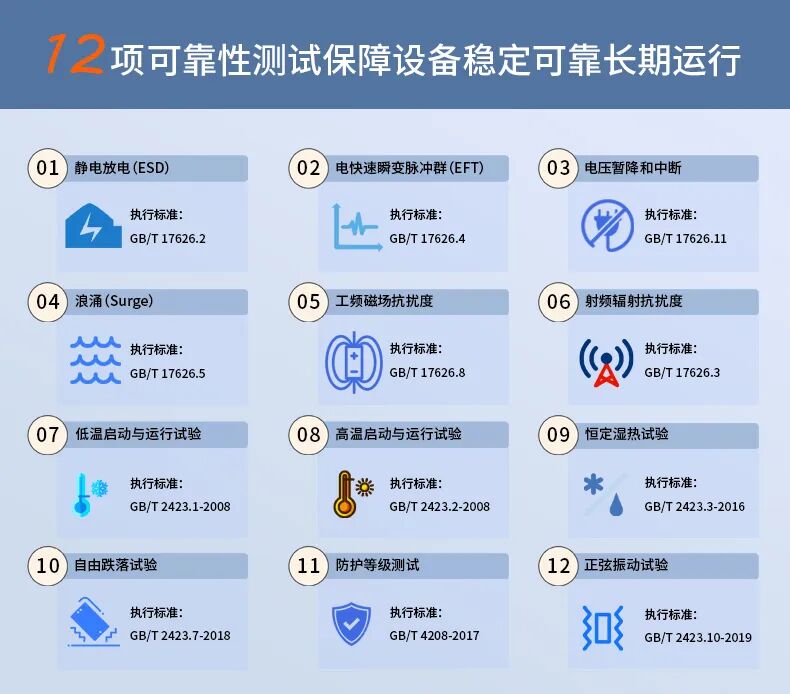

⑤ 每個型號都通過振動、濕熱、跌落等環境可靠性測試
包括：
2g 正弦振動
40℃、85%濕熱
0.8m 包裝跌落
8f624dec-adea-4c1c-8946-8dc1854…
不用擔心運輸、安裝或現場震動導致接觸不良或模塊損壞。
結語：模擬量通道不會無緣無故壞，它都是被‘用壞’的
模擬量采集模塊壞得多，其實不是模塊本身質量差，而是現場環境太復雜、接線太隨意、保護措施不足。
只要上面幾點做到位，通道壽命能從半年 → 3 年 → 5 年穩定運行。
