工業物聯網關

產品簡介

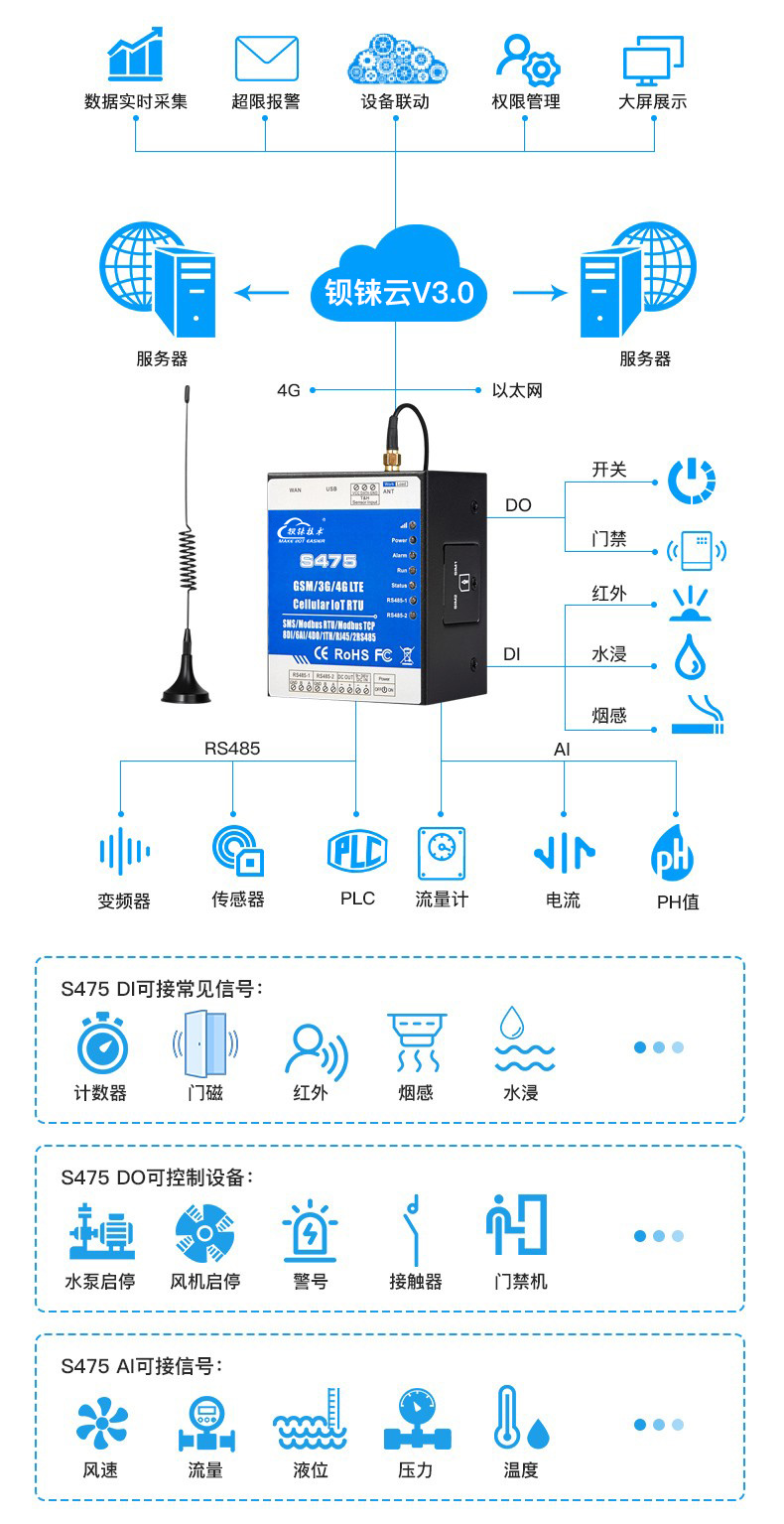

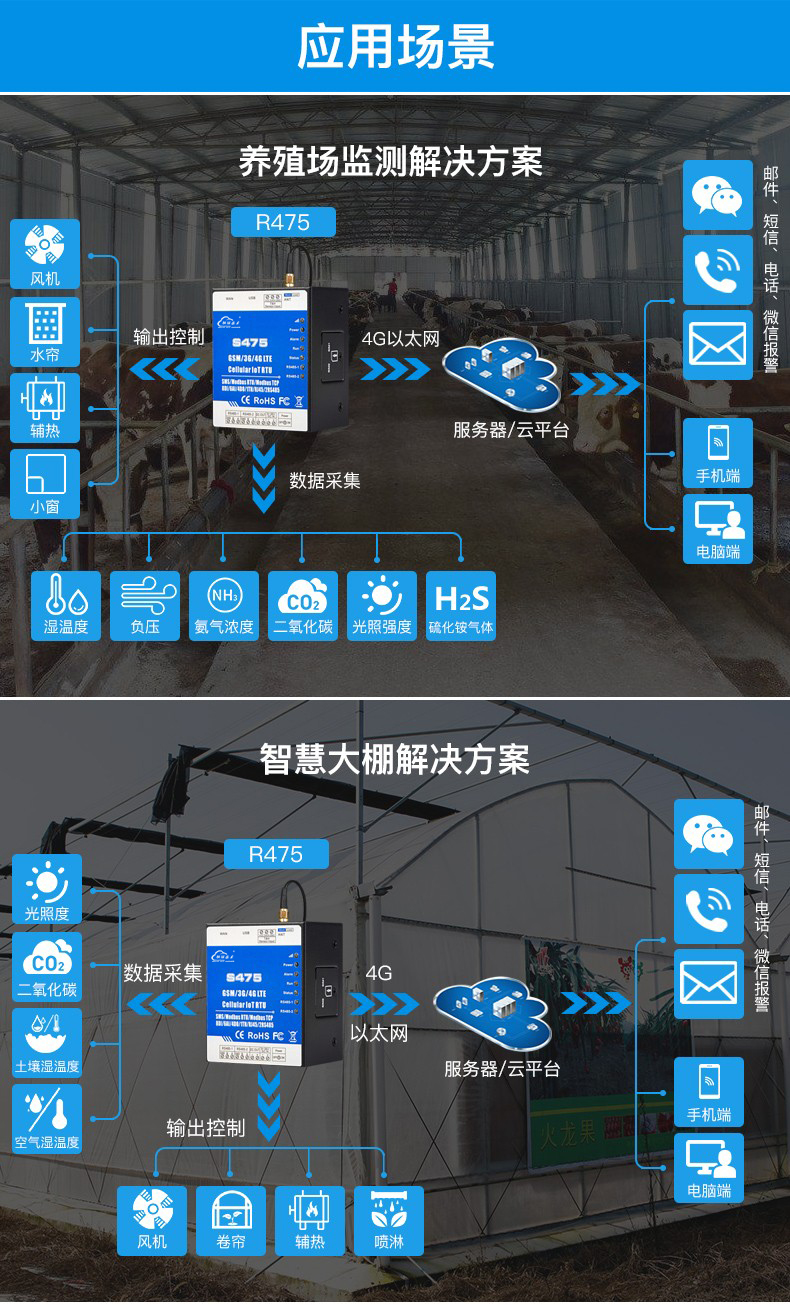

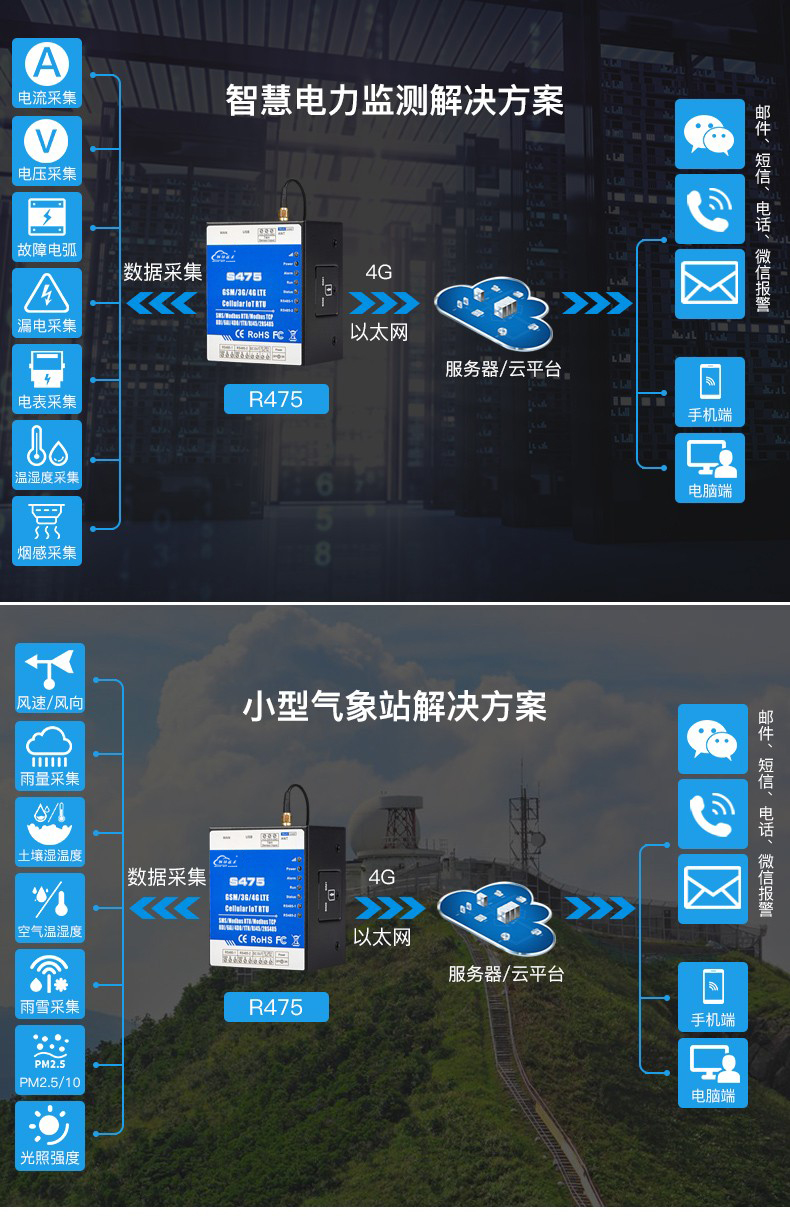

S475/S475E系列是一款多功能可編程的無線工業物聯網無線數據監測采集控制短信報警終端，廣泛應用于工業物聯網產業鏈中遠程數據監控以及采集，如智能電網、智能交通、智能家居、金融、移動POS 終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

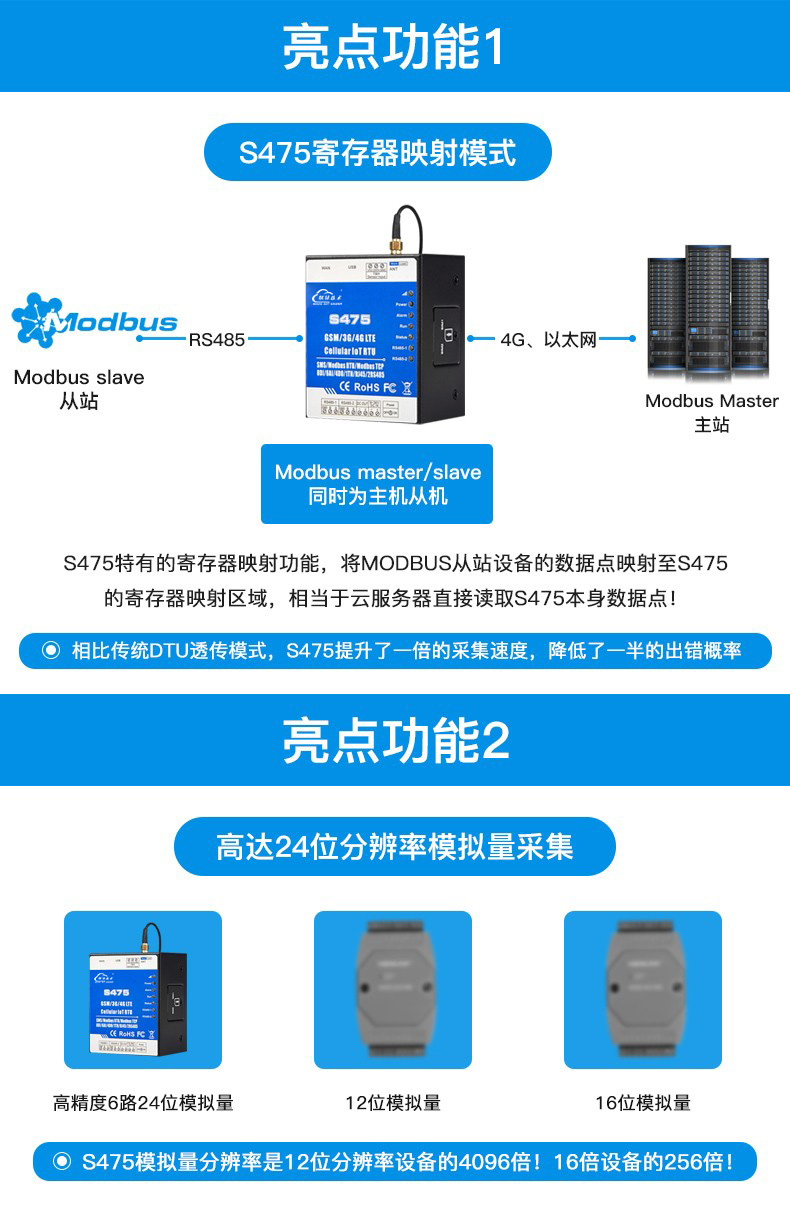

S475/S475E系列內嵌工業級GSM/GPRS/3G/4G 通信模塊，集成穩定可靠的32 位高性能微處理器MCU，基于uCOSII嵌入式實時操作系統。設備支持Modbus Slave 功能，也支持Modbus Master 主站功能，可擴展多達320個數據點的數據采集，包括數字量輸入、數字量輸出、模擬量數據采集以及儀表數據的讀寫、異常時短信報警，實現Modbus RTU短信報警網關的功能。用戶可以根據應用場合的特殊需要，預先配置各種高低限參數，當觸發后，無需親臨現場，無線物聯網控制器會自動通過無線的GSM、GPRS、3G、4G 無線網絡，以短信、微信、撥打電話通知用戶以及傳輸數據到監控中心。

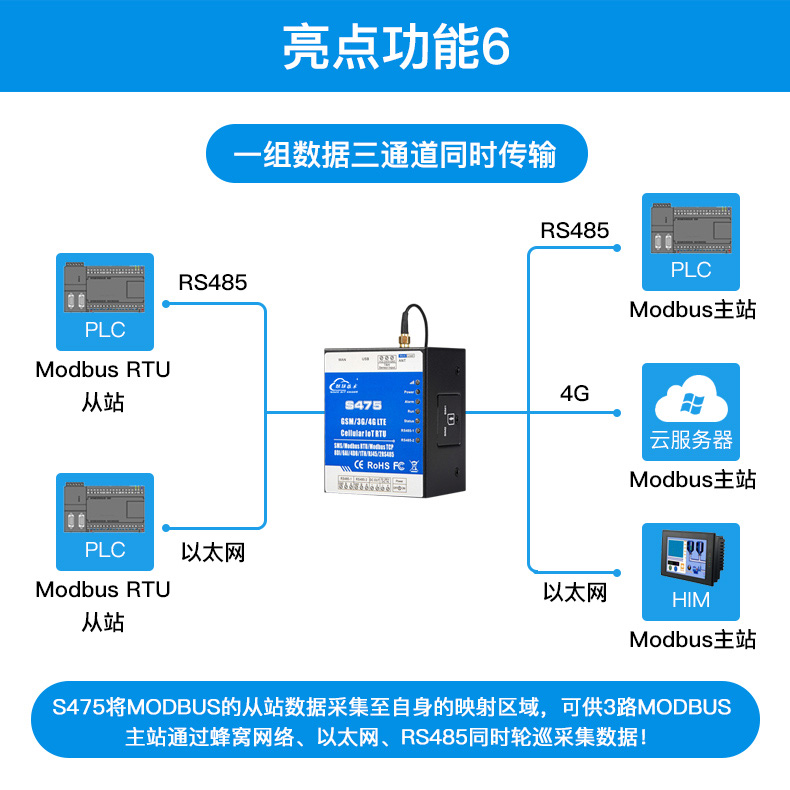

S475/S475E系列支持多種通信方式，包括短信、RS485、語音撥號、GPRS/3G/4G 無線數據網絡四種告警方式，同時支持實時的鋇錸IoT RTU 通信協議、Modbus RTU over TCP 協議、Modbus TCP 協議、MQTT協議以及透明傳輸功能，方便用戶快速接入第三方服務器或云平臺或SCADA。

S475/S475E 支持遠程參數配置和固件升級BLRMS服務。

S475/S475E系列適用于中國移動、中國聯通的GSM 網絡、中國聯通的WCDMA 3G 網絡、以及中國移動、中國聯通、中國電信的4G 網絡。

工業物聯網關

功能特點

采用GSM/GPRS/3G/4G 網絡通信，不受距離限制，任何地方都可使用；

寬工作電壓設計，支持9~36VDC 供電，且?guī)в蟹婪唇颖Ｗo設計；

采用本地配置軟件、遠程短信設置參數，方便操作，簡單易用；

內嵌ARM?Cortex?-M4 32 位RISC 內核實時操作系統，軟件看門狗和硬件看門狗防止假死機；

內置TCP監聽端口，可以作為TCP Server，最多支持5個終端訪問；

支持雙SIM卡接口：SIM 卡1主用，SIM 卡2備用模式，提高通信質量；

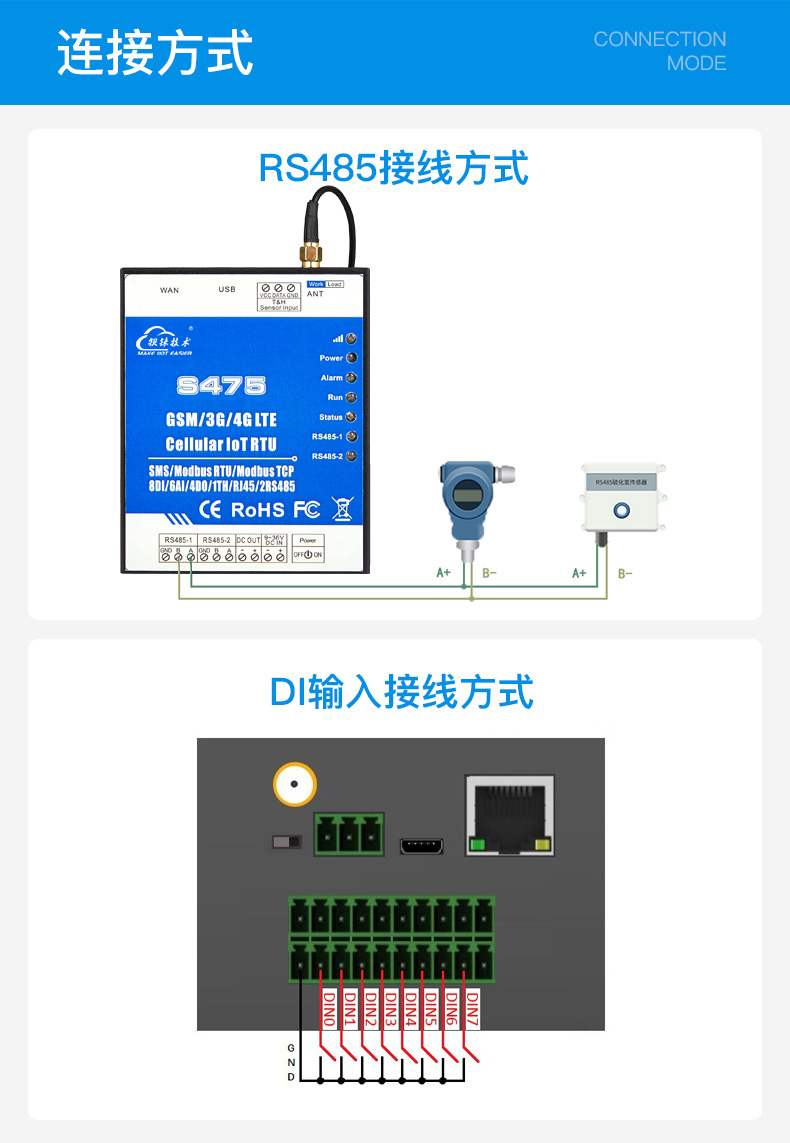

8路數字量輸入，兼容干接點、濕節點，邏輯電平0~0.5V常閉，邏輯電平3~30V視為常開，其中第1 路數字量輸入可作為高速脈沖計數器，采樣頻率為1MHz；第2~4路數字量輸入可作為低速脈沖計數器，采樣頻率可設置，最大為1KHz；第2路開關量還可用作布撤防功能；

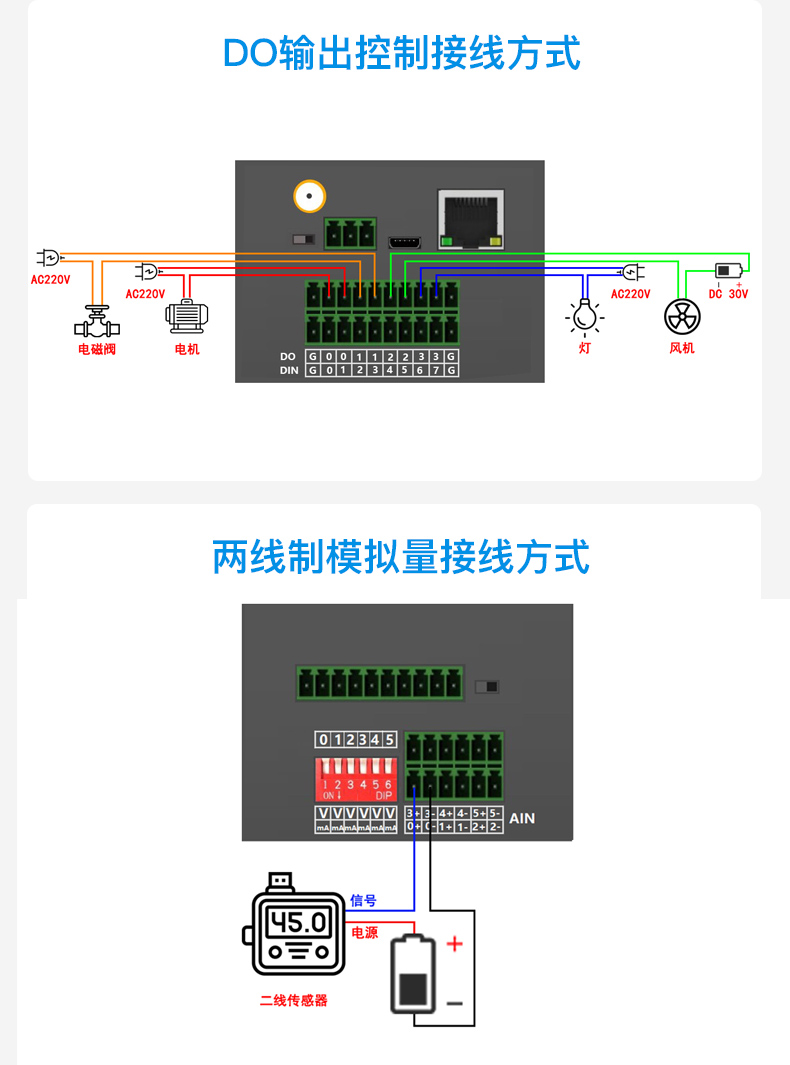

4路繼電器輸出，容量為5A@250VAC或5A@30VDC，可通過定時器或者事件關聯自動控制或遠程通過短信、網絡控制，其中第1路繼電器輸出可通過授權號碼在授權時間段內呼入進行控制；

1路用于監測現場環境數字溫度和濕度傳感器輸入，溫度測量范圍為-40~80°C，精確度為0.5°C，濕度測量范圍為0~100 %RH, 精確度為3%；

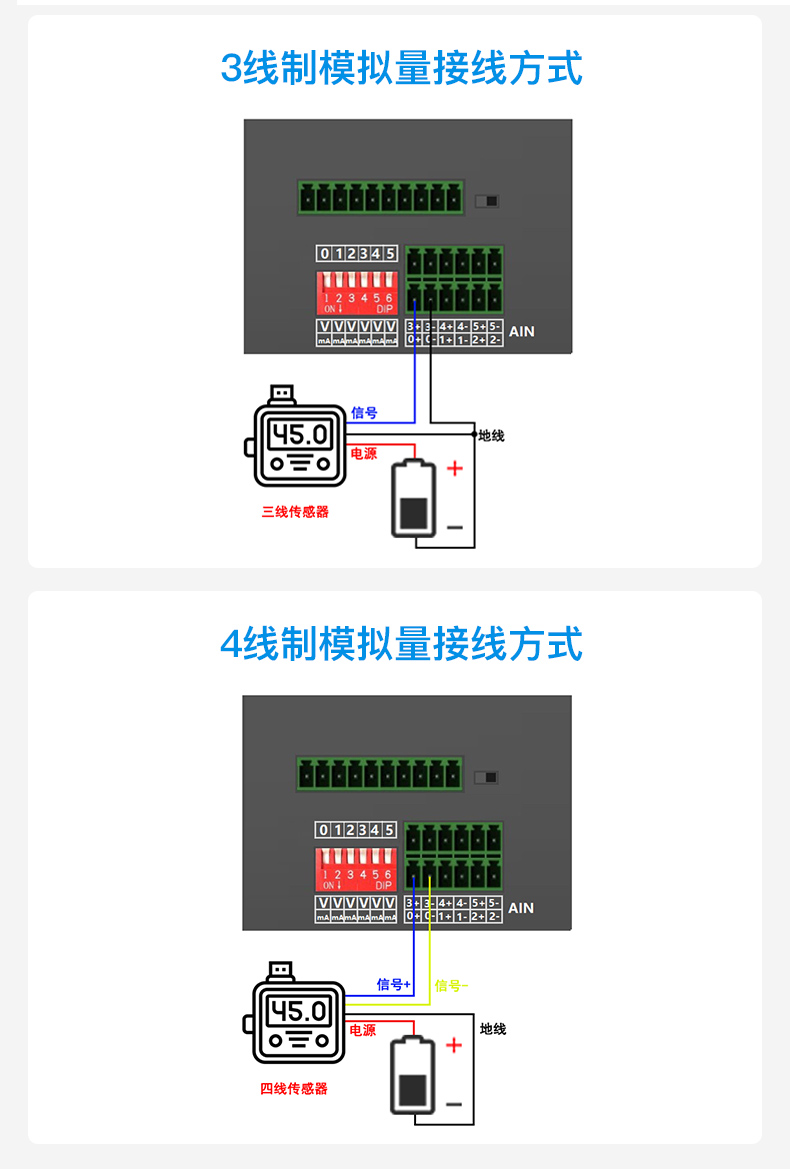

6路模擬量輸入，12位分辨率，支持0-5V, 0-20mA, 4-20mA 輸出的傳感器；

內置8G 大容量SD 卡，用于存儲歷史記錄，歷史記錄達到萬級；

2路RS485 串口，支持Modbus Slave 協議，可接入SCADA、HMI、DSC、PLC 等上位機，支持Modbus RTU Master 協議，可用于擴展多達48 個Modbus Slave 設備，如Modbus RTU 遠程數據采集模塊、電表、水表、柴油發電機、變頻器、PLC 等，高達320 個數據點可設置報警條件以及自定義報警短信內容，此外也支持?jǐn)?shù)據透明傳輸；

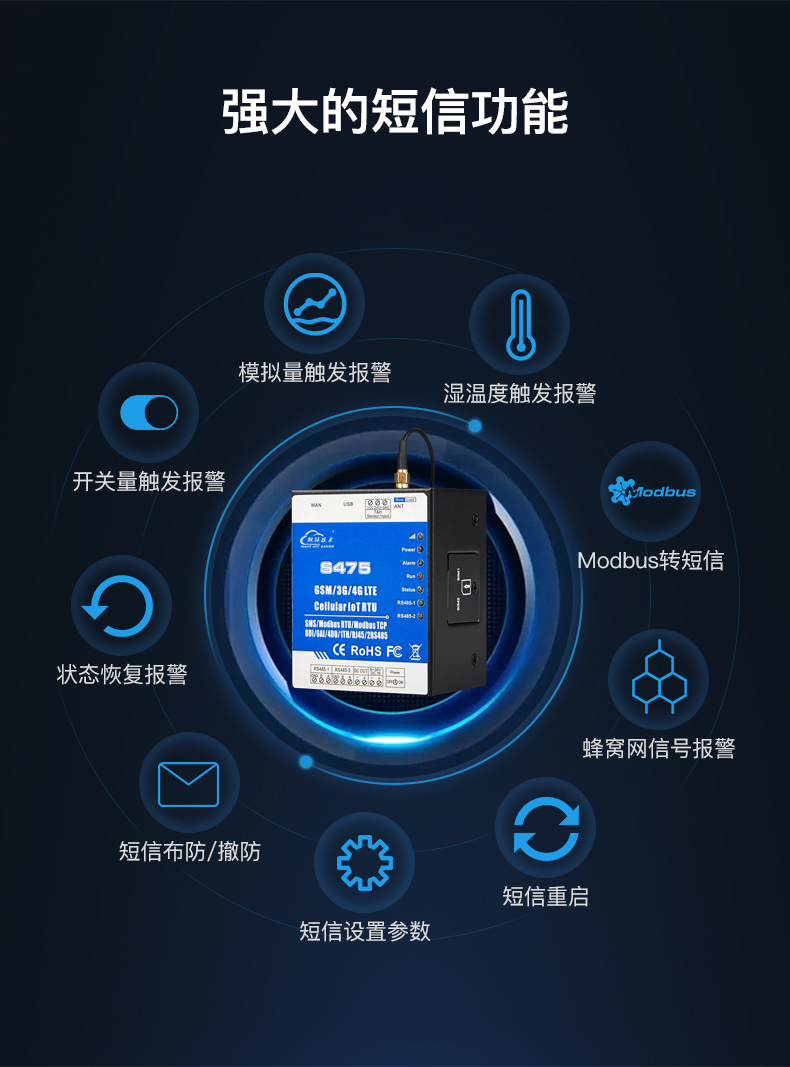

功能強大的短信報警模塊：能監控多個基于Modbus 儀表/電控單元的數據異常超限等的短信報警，也可通過配置軟件設置以及短信查詢?？蓪崿F(xiàn)對現場從機設備是否在線有效通訊的監控，一旦通訊失敗，將短信通知用戶。

內置1 路DC 直流電源輸出，無需單獨額外增加變送器的電源適配器，節省布線成本；

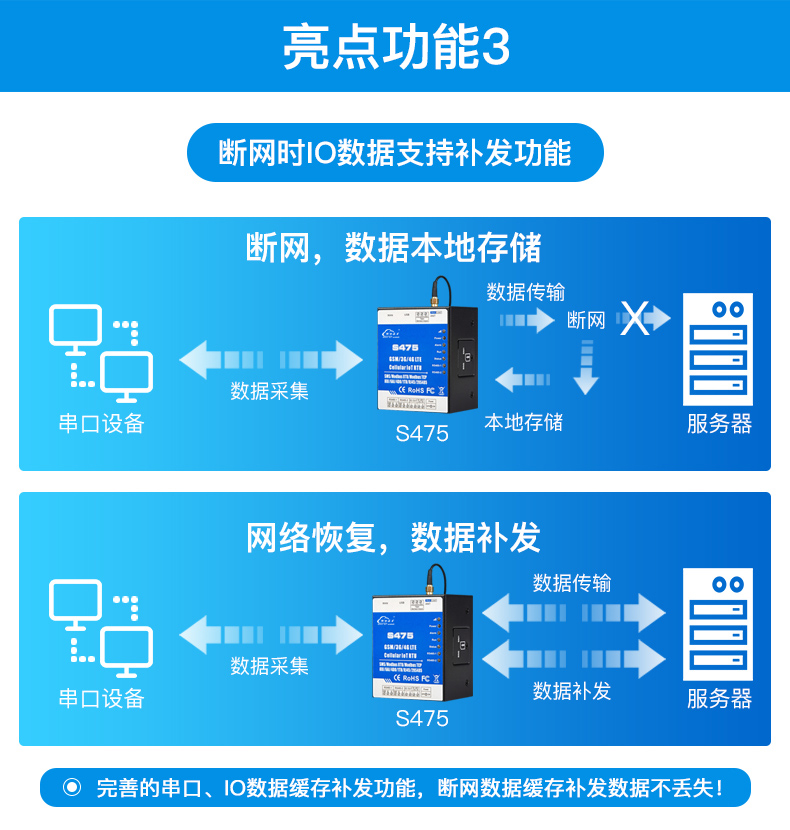

采用完備的防掉線機制，保證數據終端永遠在線，掉線重發數據以及掉線短信通知用戶功能；

支持遠程短信重啟設備以及配置設備參數功能；

支持10 個用戶號碼用于接收設備日報、掉線、串口數據超限、異常觸發的特定短信報警信息；

內置強大的定時器功能，支持定時自動上報、定時短信日報、定時上線、定時下線、定時重啟等功能；

模塊化結構設計，GSM/3G/4G 網絡升級只需更換模塊即可實現網絡的升級換代；

支持短信、撥打電話、GPRS、3G、4G 網絡數據遠程報警；

支持USB 接口通過電腦配置軟件進行參數的配置、讀取、歷史記錄的導出以及程序的升級；

內置高性能大容量的可充鋰電池，一旦外部電源掉電可第1 時間以短信通知客戶，待機時間達到1-2小時；

內嵌 TCP/IP 協議棧，支持透明數據傳輸協議，支持TCP/UDP、Modbus TCP 協議、Modbus RTU over TCP協議、鋇錸 IoT RTU 協議、MQTT協議以及透明傳輸功能，支持自定義握手協議的主動連接服務器以及掉線后自動重連服務器功能；

支持ModbusRTU轉MQTT和ModbusTCP轉MQTT；

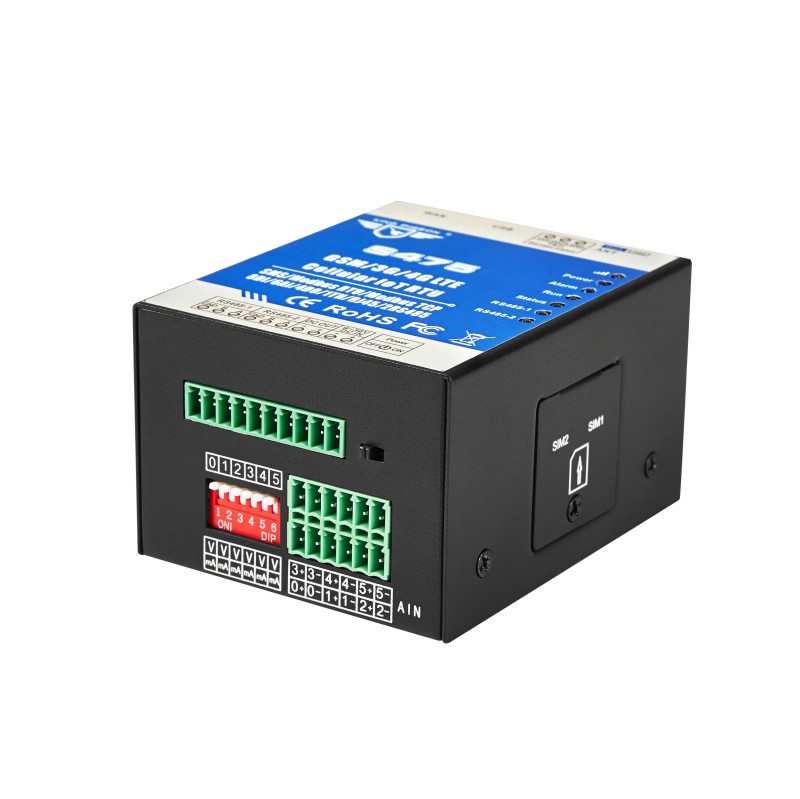

采用金屬外殼，保護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用；

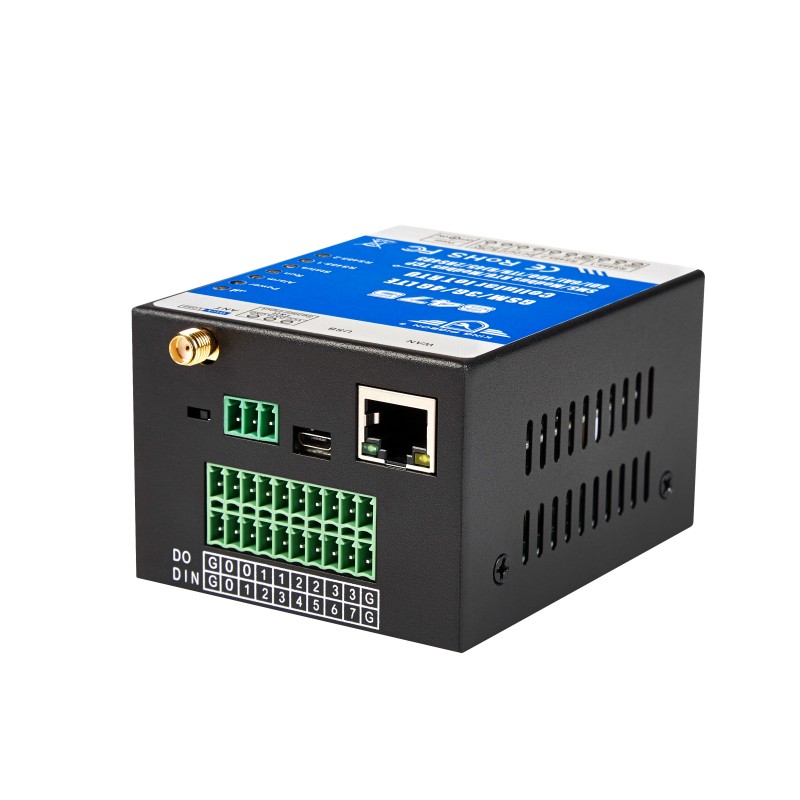

體積小，88*70*52 mm，支持墻面安裝以及DIN35mm 工業導軌安裝方式。

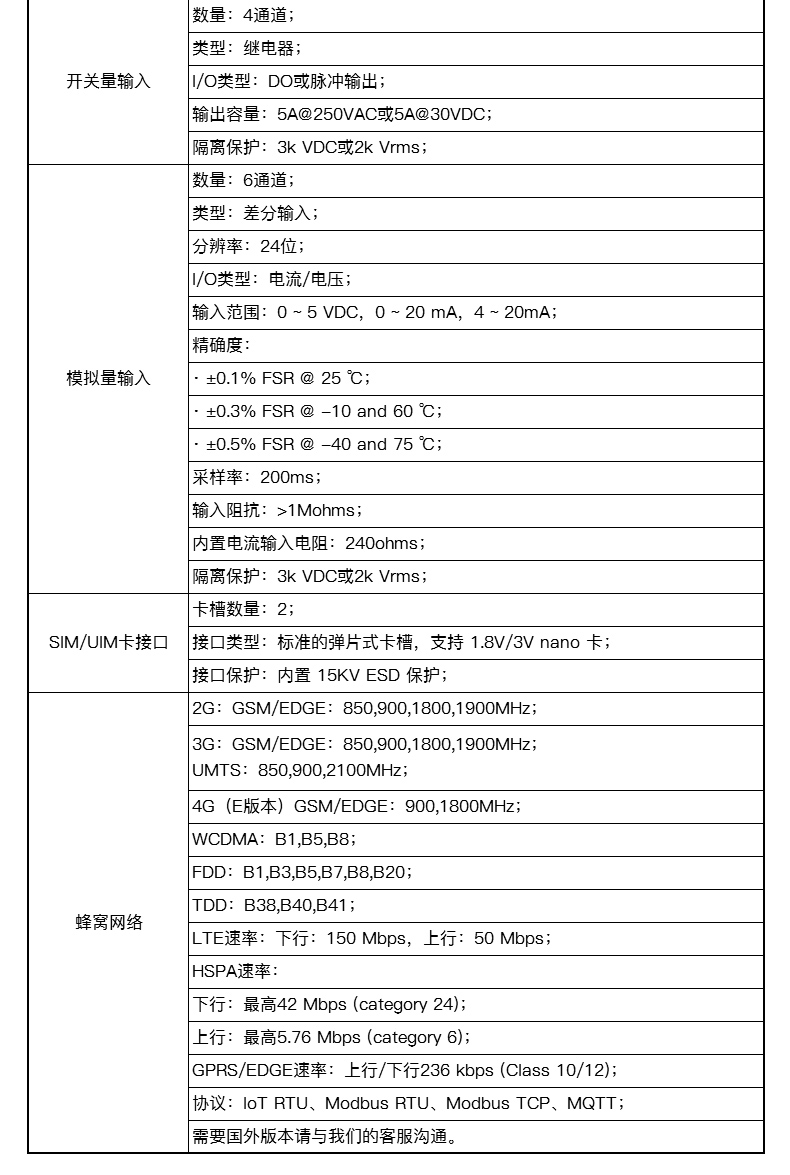

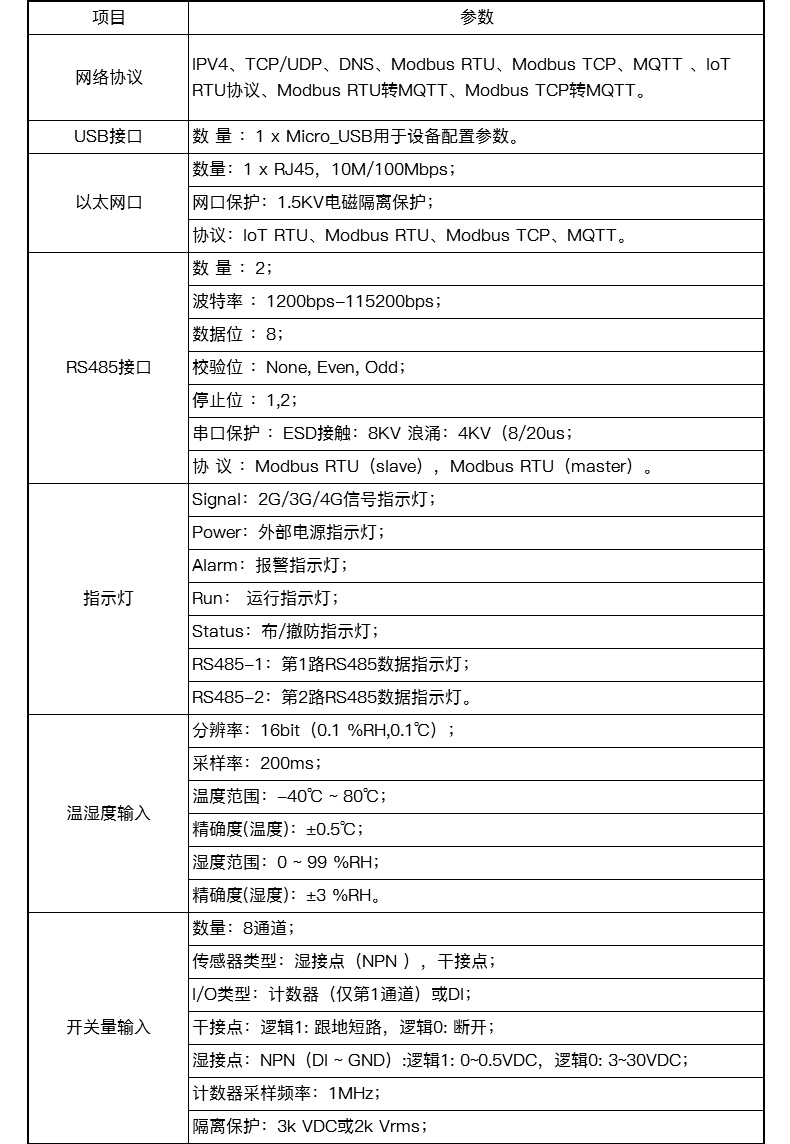

技術參數

分類	參數	描述
電源	電源電壓	9～36V DC
	功耗	正常：130mA@12V，最大：500mA@12V
	電源輸出	1 通道輸出電壓：9～36V DC（等于輸入電壓）輸出電流： 1500mA@12V（最大）
	電源防護	防反接，ESD空氣：15KV，浪涌：4KV
	備用電池	3.7V/900mA
USB	USB	1 x Micro USB
以太網	網口規格	1 x RJ45，10MMbps
	網口保護	ESD接觸：8KV ，浪涌：4KV（10/1000us）
	協議	IoT RTU、ModbusRTU、ModbusTCP、MQTT
串口	串口數量	2 x RS485
	串口波特率	1200bps-115200bps
	數據位	8
	校驗位	None, Even, Odd
	停止位	1,2
	協議	ModbusRTU（slave），ModbusRTU（master）
	串口保護	ESD接觸：8KV 浪涌：4KV（8/20us）
數字輸入	數量	8通道
	輸入類型	同時支持干接點和濕接點（NPN）
	干接點	閉合：短接斷開：端開
	濕接點	閉合：0-0.5VDC 斷開：3-30VDC
	其他	支持DIN0 作為高速脈沖計數器，采樣頻率：1MHz；支持DIN1~3作為低速脈沖計數器，采樣頻率可設置，最大1KHz；支持DIN1 作為布撤防功能
	隔離保護	2KVrms
數字輸出	數量	4 通道
	輸出類型	繼電器輸出
	輸出容量	5A@250VAC或5A@30VDC
	其他	支持DO0可以通過呼入控制功能支持自定義設置閉合與斷開時間
	隔離保護	2KVrms
模擬輸入	數量	6 通道
	輸入方式	差分輸入
	輸入類型	4-20mA/0-20mA/0-5V
	分辨率	24Bit
	精確度	±0.1% FSR @ 25 ℃ ±0.3% FSR @ -10 and 60 ℃ ±0.5% FSR @ -40 and 75
	采樣率	200ms
	輸入阻抗	>1M ohms
數字溫濕度輸入(AM2301)	分辨率	16bit（0.1 %RH,0.1℃）
	采樣率	200ms
	溫度范圍	-40℃ to +80℃
	精確度（溫度）	±0.5℃
	濕度范圍	0 to 99 %RH
	精確度（濕度）	±3 %RH
SIM/UIM卡接口	卡槽數量	2
SIM/UIM卡接口	接口類型	標準的彈片式卡槽，支持 1.8V/3V nano 卡，內置 15KV ESD 保護
蜂窩網	2G	GSM/EDGE：850,900,1800,1900MHz
	3G	GSM/EDGE：850,900,1800,1900MHz UMTS：850,900,2100MHz
	4G（L-E版本）	GSM/EDGE：900,1800MHz WCDMA：B1,B5,B8 FDD：B1,B3,B5,B7,B8,B20 TDD：B38,B40,B41
	4G（L-AU版本）	GSM/EDGE：850,900,1800MHz WCDMA：B1,B2,B5,B8 FDD：B1,B2,B3,B4,B5,B7,B8,B28 TDD：B40
	4G（L-A版本）	WCDMA：B2,B4,B5 FDD：B2,B4,B12
	4G（L-V版本）	FDD：B4,B13
	4G（L-J版本）	WCDMA：B1,B3,B8,B18,B19，B26 FDD：B2,B4,B12 TDD: B41
	4G（L-CE版本）	GSM/EDGE：900,1800MHz WCDMA：B1,B8 TD-SCDMA：B34,B39 FDD：B1,B3,B8 TDD：B38,B39,B40,B41
	協議	IoT RTU、ModbusRTU、ModbusTCP、MQTT
軟件參數	網絡協議	IPV4、TCP/UDP、DNS、Modbus RTU、Modbus TCP、IoT RTU協議、MQTT
	協議轉換	支持Modbus TCP及RTU協議互轉 支持ModbusRTU轉MQTT和ModbusTCP轉MQTT
	指示燈	蜂窩網信號、電源、狀態、運行、布撤防、RS485
	用戶配置	PC軟件配置，支持WIN XP、WIN 7、WIN 8和WIN 10
	從機接入	48個設備，最大映射I/O數據點數：320個點（布爾、16位，32位，64位）
	透明傳輸	支持
	短信指令	支持
	注冊包	支持自定義注冊包
	心跳包	支持自定義心跳包
	存儲	內置8G SD卡，最大可存儲 10萬條歷史記錄定時數據補傳為1萬條，報警數據補傳為1000條
認證	MTBF	≥10萬小時
	EMC	EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4
	其他	CE、FCC、ROHS、3C
環境	工作溫度、濕度	-45～85℃，5～95%RH
環境	存儲溫度、濕度	-45～105℃，5～95%RH
其他	外殼	金屬材質
	尺寸	88mm×70mm×52mm
	防護等級	IP30
	凈重	350g
	安裝方式	壁掛式、導軌式

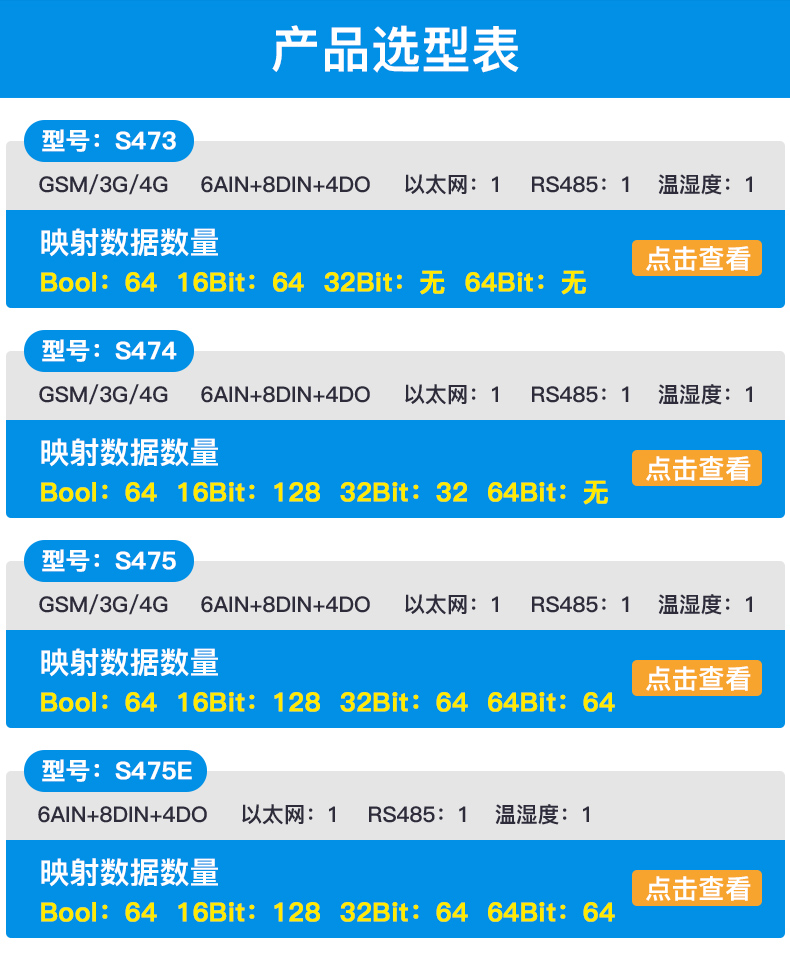

S475選型表

型號	2G/3G/4G	以太網	溫濕度	RS485	AIN/DIN/DO	可擴展I/O數據點數量
型號	2G/3G/4G	以太網	溫濕度	RS485	AIN/DIN/DO	Bool	16Bit	32Bit	64Bit
S475	√	1	1	2	6/8/4	64	128	64	64
S475E	×	1	1	2	6/8/4	64	128	64	64
