Modbus轉OPC UA無線工業智能網關BL101硬件接口
Modbus轉OPC UA無線工業智能網關BL101
硬件接口

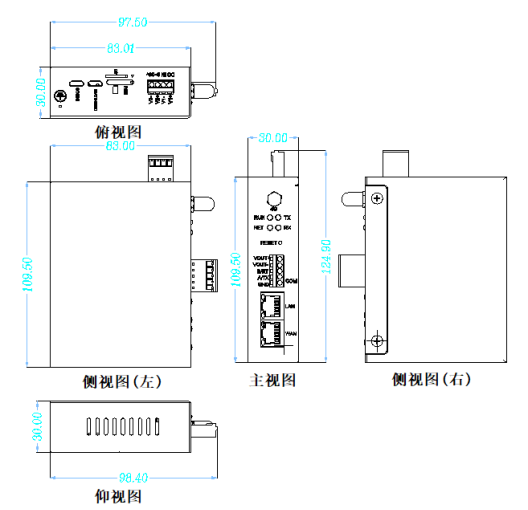

外形尺寸

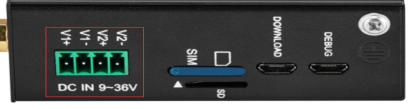

電源接口
BL101網關提供兩路可選輸入端口，支持9~36V DC輸入，支持反接防護。
SIM卡和SD卡
插入/移除SIM卡時，先確保設備已關機，用取卡針插入卡槽小孔，稍微用力按下將卡槽頂出來。
注：插入/移除SIM卡時，平放設備操作，如上圖擺放。
調試和升級接口
DEBUG接口是調試接口，DOWNLOAD接口是升級程序接口。
網關設備接地
BL101網關接地線有助于防止電磁干擾帶來的影響。在連接設備之前，先通過接地螺絲接線讓設備接地。

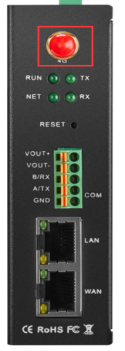

4G天線接線口

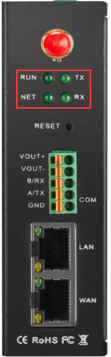

LED指示燈
LED指示燈說明 | |||
名稱 | 狀態 | 描述 | |
RUN | 設備運行燈 | 閃爍 | 設備運行正常 |
滅 | 設備故障 | ||
NET | 以太網或4G通信燈 | 閃爍 | 以太網通信 |
常亮 | 4G網絡正常 | ||
滅 | 以太網和4G都不通信 | ||
TX | 發行數據燈 | 閃爍 | 串口有數據傳輸 |
滅 | 串口無數據傳輸 | ||
RX | 接收數據燈 | 閃爍 | 串口接收到數據 |
滅 | 串口無接收到數據 | ||
注：BL101網關通電時RUN燈常亮，不亮表示正負插反或電源有問題。 | |||
復位按鈕
網關設備正常運行后，用取卡針持續按住Reset復位鍵約10秒，直到RUN指示燈熄滅，此時BL101網關重啟則恢復出廠默認設置。
COM口和電源輸出接口
RS485或RS232和電源輸出端子 | |
名稱 | 描述 |
VOUT+ | 電源輸出端正極 |
VOUT- | 電源輸出端負極 |
B/RX | RS485數據-(B)/接收數據 |
A/TX | RS485數據+(A)/發送數據 |
GND | 公共地 |
注：輸出電源等于輸入的電源，范圍:DC 9~36V。 | |
WAN口和LAN口
以太網口 | |||
指示燈 | 顏色 | 狀態 | 說明 |
速率指示燈 | 綠色 | 常亮 | 100Mbps模式 |
滅 | 10Mbps模式 | ||
鏈路指示燈 | 黃色 | 常亮 | 連接已建立 |
閃爍 | 正在傳輸數據 | ||
滅 | 連接已斷開 | ||
產品安裝方式如下：
BL101網關支持水平桌面放置、壁掛式和導軌安裝。
壁掛式
壁掛式
導軌安裝
