Modbus轉OPC UA無線數據采集網關BL101連接配置軟件
Modbus轉OPC UA無線數據采集網關BL101

連接配置軟件過程
BL101配置軟件進行配置,連接方式通過WAN口連接,用一根標準交叉/直連網線連接到路由器或交換機,確保BL101網關和電腦在同一局域網。如果想直連電腦則用一根標準交叉網線連接到BL101網關LAN口(BL101網關LAN口直連電腦時,電腦要設置為指定IP,IP要為192.168.3.1網段的IP,因LAN口出廠默認IP為192.168.3.1)。
注意:WAN口出廠是自動獲取IP,LAN口出廠是默認IP,IP為192.168.3.1。
打開配置軟件
在電腦上鼠標左鍵雙擊“

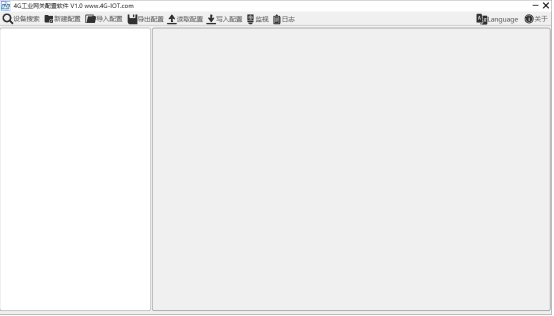

”運行BL101配置軟件,顯示界面如下:

搜索網關設備

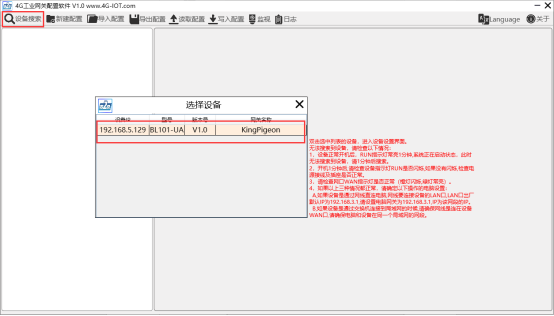

點擊“設備搜索”會搜索到與電腦同一局域網的所有設備。如果搜索不到網關設備,請按提示框右邊的步驟檢查。例如:WAN口接到交換機上,電腦和網關在同一局域網,搜索到IP為192.168.5.129的網關設備。

連接網關設備

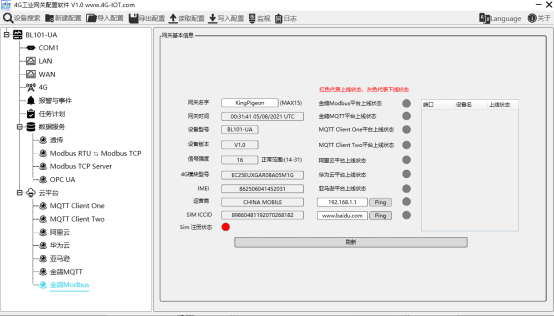

鼠標光標放到你想配置的網關設備,鼠標左鍵雙擊,(例:雙擊IP為:192.168.5.129的網關設備),出現提示框“讀取成功”,點擊確定,進入網關設備配置界面。
