一、EtherCAT 是什么？一個精妙的比喻

首先，忘掉傳統網絡的想法。您可以這樣想象：傳統以太網（如TCP/IP）： 就像郵差給一棟公寓樓的每家每戶送信。郵差需要走到每一戶門口（節點），敲門，等待，把信（數據）交給住戶。效率低，延遲高。

EtherCAT： 就像一列高速行駛的“數據火車”。這列火車只有一個車頭（主站），它沿著軌道（網絡）飛馳。每個站臺（從站設備）都有一個工人，當火車經過時，工人以閃電般的速度：

取走 車上指定給自己的“貨物”（輸出數據/指令）。

放上 自己要發送的“貨物”（輸入數據/狀態）。          火車在整個環線上跑一圈回到車頭時，所有數據的交換就完成了。

這個“數據火車”的機制，就是 EtherCAT 高性能的核心。

二、EtherCAT 的核心優勢

基于上述原理，EtherCAT 帶來了革命性的優勢：

極致的速度與超低延遲

數據： 更新1000個數字量I/O的時間小于 30微秒（μs）。更新100個伺服軸的位置指令只需 100微秒。這比傳統的現場總線（如Profibus, DeviceNet）快數十甚至數百倍。

極高的同步精度

技術： 內置分布式時鐘 機制，可以校準網絡中所有從站的本地時鐘。

效果： 可以實現納秒級 的同步精度。這意味著網絡上成百上千個設備（如伺服驅動器）可以像同一個大腦指揮一樣，實現絕對同步的動作。

出色的靈活性與拓?fù)浣Y(jié)構

支持線型、樹型、星型、環型 等多種拓?fù)?，使用?biāo)準的以太網線纜（如CAT5e）和連接器?，F(xiàn)場布線極其方便，無需昂貴的交換機。

極高的帶寬利用率

由于數據幀不需要在每個節點被接收、解包、再打包，而是“穿行而過”，有效數據帶寬利用率高達 90%以上，遠高于傳統以太網。

顯著的成本效益

硬件成本： 從站設備控制器芯片成本低。

布線成本： 使用標準以太網線，拓?fù)潇`活，節省大量線纜和接線工時。

集成成本： 無需額外的網絡硬件（如交換機），系統結構簡單。

開放性與互操作性

由 EtherCAT技術協會（ETG） 管理，是一個開放的國際標準（IEC 61158）。確保了不同廠商的設備可以無縫集成，用戶不會被單一供應商綁定

三、EtherCAT 在工業上的主要用途

EtherCAT 是現代高性能自動化系統的“神經系統”，主要應用于：

高性能運動控制： 控制幾十甚至上百個伺服電機，實現復雜的協同運動。

分布式I/O系統： 快速、可靠地采集傳感器信號和控制執行器。

實時數據采集： 與視覺系統、測量傳感器等高速設備通信。

安全系統： 通過 Safety over EtherCAT (FSoE) 協議，將標準控制和安全功能集成在同一根網線上。

四、多個實際應用場景例子

運動控制與機器人領域

六軸/七軸工業機器人

場景描述： 用于焊接、搬運、噴涂、裝配的關節機器人。

EtherCAT優勢： 極低的循環周期（<1ms）和納秒級的同步精度，確保所有關節軸嚴格同步運動，實現末端執行器平滑、精確的軌跡控制。

Delta并聯機器人（蜘蛛手）

場景描述： 在包裝、食品行業進行高速分揀和取放作業。

EtherCAT優勢： 極高的刷新率（可達500μs）和確定性延遲，使機器人能夠以每分鐘數百次的速度精準抓取運動中的物體。

SCARA機器人

場景描述： 在電子行業進行高速、高精度的平面定位作業，如芯片插裝。

EtherCAT優勢： 快速響應和同步控制，實現XY軸和Z軸之間的精準配合，提升生產節拍。

協作機器人

場景描述： 與人類在共享工作空間中協同作業。

EtherCAT優勢： 除了高性能運動控制，還能通過 Safety over EtherCAT 集成安全功能（如力覺反饋、區域監控），在同一根網線上實現功能安全和標準控制。

CNC數控機床（五軸聯動）

場景描述： 用于航空航天、模具加工的高精度銑削、車削中心。

EtherCAT優勢： 多軸納米級插補和絕對同步，確保復雜曲面加工的精度和表面光潔度。電子齒輪/電子凸輪功能簡化了機械結構。

金屬板材激光切割/焊接機

場景描述： 高功率激光設備對金屬板材進行二維或三維加工。

EtherCAT優勢： 高帶寬允許將高分辨率的加工路徑數據實時傳輸給驅動器，并與激光功率控制嚴格同步，實現切割速度和切口質量的完美控制。

木工加工中心

場景描述： 用于家具制造，執行雕刻、開料、打孔等復雜工序。

EtherCAT優勢： 靈活的網絡拓?fù)浔阌谶B接多個主軸、鋸片和大量I/O（氣動夾具、真空吸附），實現快速工具切換和復雜工藝流程。

包裝、物料搬運與物流

高速枕式包裝機

場景描述： 對糖果、餅干等產品進行連續式包裝。

EtherCAT優勢： 通過電子凸輪功能，實現送膜、成型、封切、打碼等工位的嚴格同步，更換產品時只需更改參數，無需更換機械零件，極大提高靈活性。

灌裝與旋蓋生產線

場景描述： 飲料、制藥行業的液體灌裝和容器封蓋。

EtherCAT優勢： 將灌裝泵的流量控制、旋蓋電機的扭矩控制與傳送帶伺服主軸同步，確保灌裝精度和封蓋質量，同時通過IP67接口模塊減少控制柜數量。

自動化立體倉庫（AS/RS）

場景描述： 堆垛機在立體貨架中高速穿梭存取貨物。

EtherCAT優勢： 對行走、升降、貨叉三個伺服軸進行精準同步定位控制，實現高速、平穩、低沖擊的運行，提升倉庫吞吐效率。

交叉帶分揀機

場景描述： 在快遞、物流中心分揀包裹。

EtherCAT優勢： 主PLC通過EtherCAT控制上百個分揀小車的伺服驅動器，精確控制每個小車在指定格口彈出包裹，系統延遲極低，分揀準確率高。

半導體、電子與精密制造

半導體貼片機

場景描述： 將微小的電子元件貼裝到PCB板上。

EtherCAT優勢： 極低的通信抖動（<1μs）確保運動平臺與視覺相機、吸嘴之間的絕對同步，實現微米級的貼裝精度和極高的產能（CPH）。

PCB鉆孔機/飛針測試機

場景描述： 在電路板上鉆孔或進行電氣測試。

EtherCAT優勢： 高帶寬和確定性，確保海量的鉆孔坐標或測試點數據能夠?qū)崟r、無延遲地送達驅動器，實現高速高精度定位。

晶圓搬運機器人

場景描述： 在真空或潔凈室環境下傳輸硅片。

EtherCAT優勢： 平滑的運動控制避免振動，防止脆弱的晶圓破損。線型拓?fù)浜喕苏婵涨惑w內的布線。

線束加工機

場景描述： 自動完成電線的切割、剝皮、壓接端子。

EtherCAT優勢： 將送線伺服、旋轉刀片伺服、端子機控制等集成在同一個網絡中，實現高速、多品種的柔性生產。

過程工業與重型機械

塑料注塑機

場景描述： 通過合模、注射、保壓等工序生產塑料制品。

EtherCAT優勢： 將伺服泵控制系統、溫度控制器、IO-Link主站集成，實現對注射速度、壓力和溫度的精確閉環控制，節能并提高產品質量。

橡膠輪胎成型機

場景描述： 將多層橡膠、簾布等材料復合形成生胎。

EtherCAT優勢： 同步控制多個供料架、貼合頭和主軸，確保材料鋪設的精度和均勻性，同時記錄所有工藝數據用于質量追溯。

印刷機械（報紙/包裝印刷）

場景描述： 多色組連續印刷。

EtherCAT優勢： 分布式時鐘確保各印刷單元間達到微米級的套印精度，避免重影和色差。無硬件交換機，系統更可靠。

風電設備主控系統

場景描述： 大型風力發電機的控制。

EtherCAT優勢： 通過光纖環網連接機艙頂部和底部的多個控制器、變槳系統和傳感器，實現長距離（最遠100m between nodes）、高抗干擾的可靠通信。

測試測量與特殊應用

汽車模擬器與測試臺架

場景描述： 用于車輛動力學仿真或零部件耐久性測試。

EtherCAT優勢： 硬實時性能與仿真模型（如Simulink Real-Time）完美結合，精確同步控制多個液壓或電動伺服作動筒，模擬真實的道路載荷。

3D坐標測量機

場景描述： 對工件進行高精度三維尺寸測量。

EtherCAT優勢： 高分辨率的位置反饋通過EtherCAT實時傳回，結合精確的觸發信號，確保測量數據的準確性和重復性。

舞臺機械與特效設備

場景描述： 控制劇院中升降舞臺、移動屏幕、燈光位置。

EtherCAT優勢： 多軸同步實現復雜、流暢的群體動作。開放協議便于與第三方演出控制系統集成，實現精準的聲光電同步。

大型3D打印機（增材制造）

場景描述： 工業級的大尺寸、多材料3D打印設備。

EtherCAT優勢： 同步控制多個打印頭、移動軸和輔助設備（如加熱床），確保打印路徑的精確和不同材料的協同擠出。

智能農業機械

場景描述： 大型聯合收割機或播種機。

EtherCAT優勢： 通過IP67等級的從站模塊，將分布廣泛的傳感器（流量、濕度、產量）和執行器（閥門、電機）可靠地連接起來，實現精準農業和自動駕駛。

總結：其實總結ethercat在運動控制和同步運動和控制方面有較為突出的優勢，主要就是這種方向，可以自行去挖掘這方面需求的用戶

五、ARM XY 搭載IGH EtherCAT主站作用

EtherCAT 主站是網絡中唯一主動發起通信的控制器。它的核心作用可以概括為：組織、調度、同步和管理整個 EtherCAT 網絡的數據流和設備狀態。

1、數據幀的發起與終結

主站是網絡中唯一生成和發送初始 EtherCAT 數據幀的設備。這個幀會依次穿過所有從站。

當幀經過所有從站并返回主站時，主站負責讀取和處理幀中包含的所有輸入數據。

2、網絡周期的主時鐘

主站擁有系統的主時鐘，并通過 分布式時鐘（DC） 機制來精確校準所有從站的本地時鐘。

這是實現納秒級同步精度的基礎，確保了網絡上成百上千個設備能在同一時間基準下工作。

3、過程數據映射的管理者

主站負責定義和管理 過程數據映射。這是一個虛擬的數據區域，主站將每個從站的輸入和輸出數據在內存中分配到特定的地址。

在每個通信周期中，主站會自動將輸出數據打包到數據幀的對應位置，并從幀的對應位置解析出輸入數據。對用戶程序來說，這就像在讀寫本地內存一樣簡單。

4、網絡狀態機的主控者

EtherCAT 網絡有一個明確的狀態機：Init -> Pre-Operational -> Safe-Operational -> Operational。

主站負責控制和推進所有從站的狀態。只有在“Operational”狀態下，才能進行過程數據的循環通信。

5、從站的配置與診斷

主站在上電或運行時，會讀取每個從站的 ESI 文件，了解其身份和功能。

主站負責配置從站的參數（如分布式時鐘、同步管理器等）。

主站持續監控網絡狀態，實時診斷通信錯誤、從站丟失或看門狗超時等故障，并做出響應。

六、ARM XY 上IGH EtherCAT主站使用方法

說明：目前igh ethercat最新版是1.6.8，使用比較廣泛的是1.5.2版本，目前這兩種版本我們都支持，如果需要其他版本都可以移植，以1.6.8版本為例（已經交叉編譯過的ethercat主站程序）：

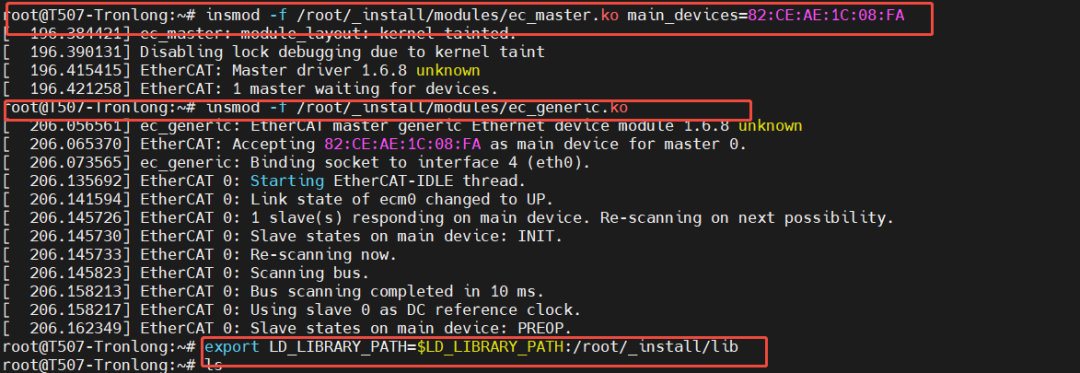

注意是必須是RT linux內核，以T507為例子，將編譯好的master驅動模塊和網卡驅動模塊分別加載進內核,MAC地址為eth1網卡地址，注意加載的先后順序，然后設置庫的環境變量，如果已經將庫放入/usr/lib這種已經包含的系統環境變量目錄里面則省略。因為我已經提前將設備連接，這時已經掃描到了從站0，處于PREOP的預操作狀態，需要用戶自行根據ESI文件去做PDO過程數據分配操作。

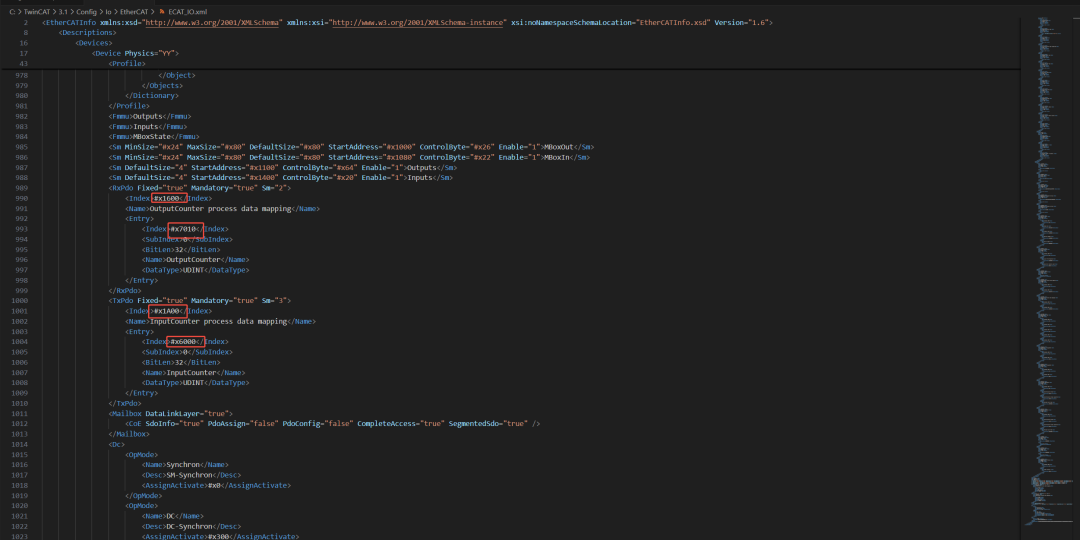

根據從站的twincCAT的ESI配置文件，可以調用igh ethercat的接口

配置PDO，和ESI文件一致

調用一些基礎的接口做一些初始化操作，并使用RT linux的API接口將任務優先級提高

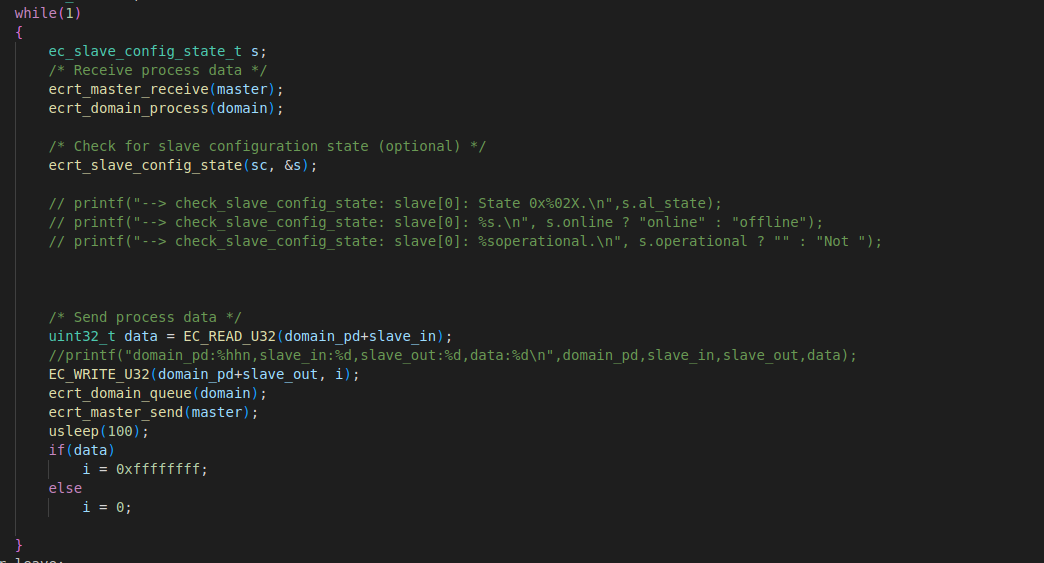

在主循環中檢測輸入開關的變化，控制從站兩個LED燈的開和熄滅（程序邏輯為檢測輸入IO，接通打開燈，斷開關閉燈）。交叉編譯程序后上傳到我們的ARM XY上運行現象如下

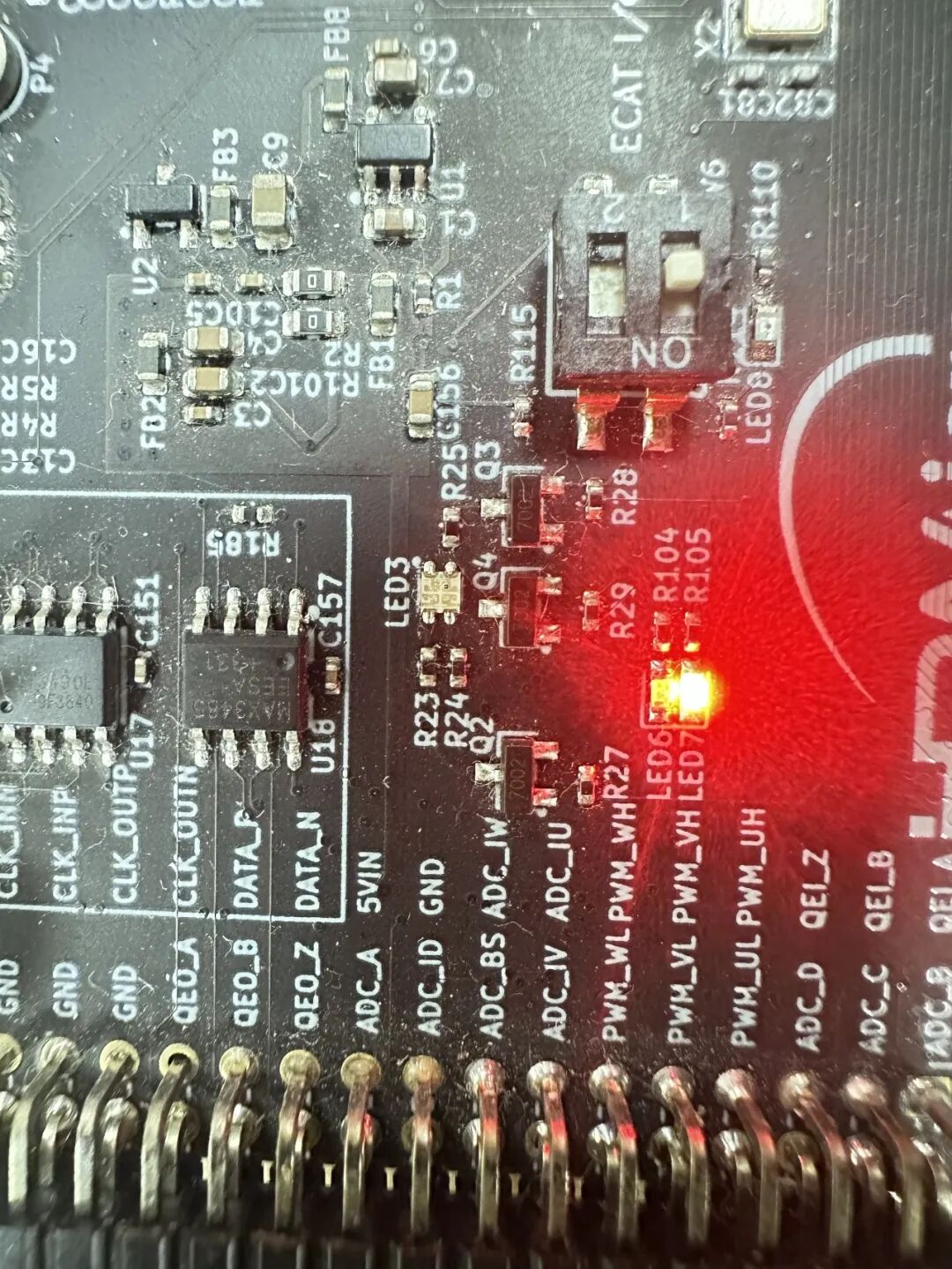

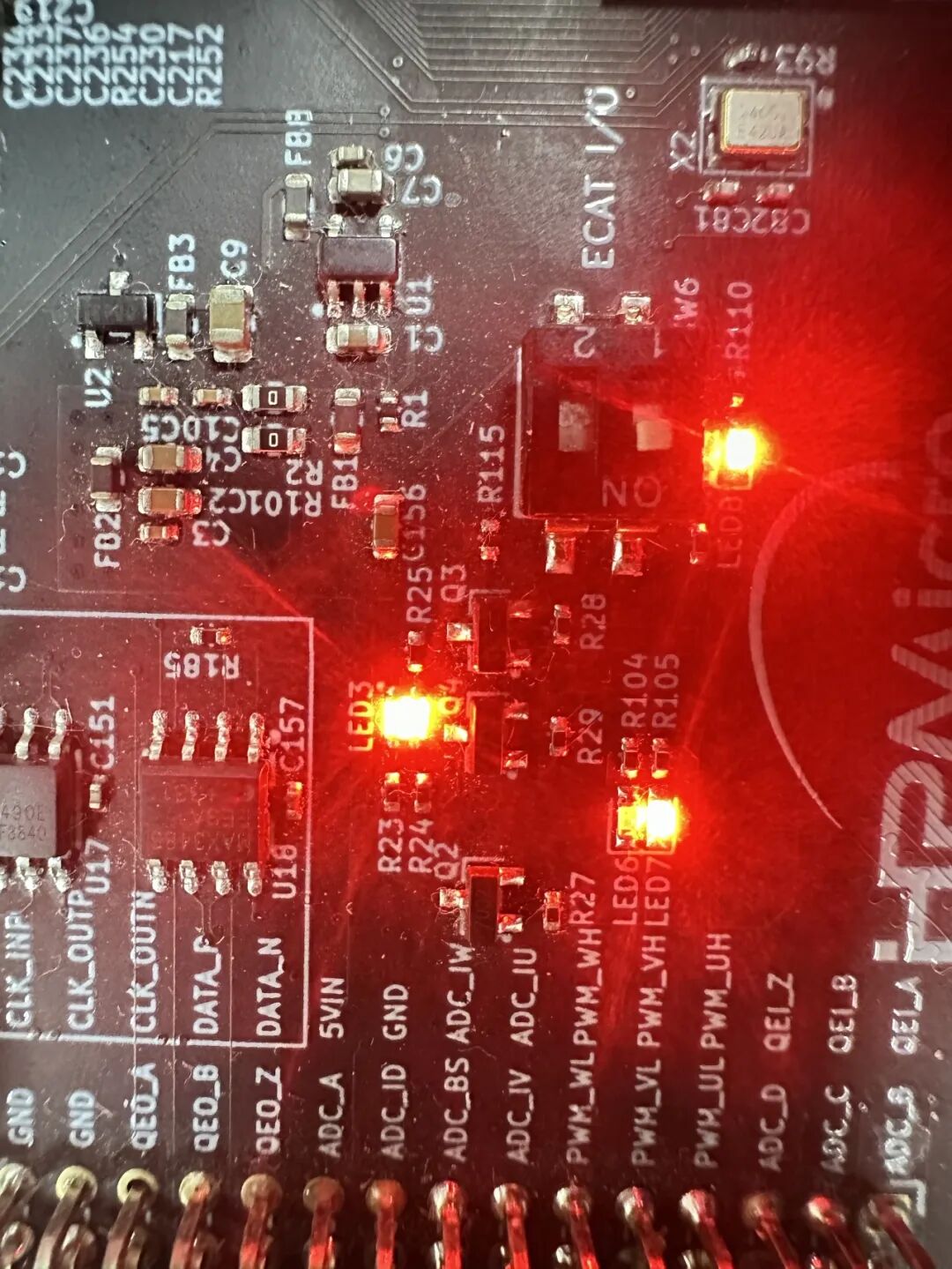

現象：可以看到開關在不在ON的時候兩個燈都是熄滅的，在開關在ON的時候兩個燈都為打開狀態。

七、BL217從站

略...

目前從站耦合器也已經完成，使用BL210系列的相同的IO模塊，說明文檔另行查閱或詢問測試人員
