Node-RED 讀取與寫入西門子 S7 PLC 全攻略：node-red-contrib-s7 使用詳解
一、概述
node-red-contrib-s7用于與 Siemens S7 PLC 交互的 Node-RED 節點。S7讀數據 S7寫數據 S7高級讀取支持以S7協議讀寫西門子系列PLC的數據，目前已經測試過西門子PLC如下：
S7-200 Smart
注：僅支持網口通信。
二、安裝方法
Node-RED 界面中的 “Manage Palette” 菜單安裝此節點。
如果是開源的系統，可以在 npm install node-red-contrib-s7
注：需要 NodeJS 版本 10 或更高版本以及 Node-RED 版本 1.0 或更高版本。
三、節點介紹
3.1 s7 in讀數據節點
從S7協議的PLC內部讀取數據
l輸出參數
payload | 從PLC讀取到的值,輸出格式取決于配置的模式 |
topic | 當輸出為單個變量時,為消息的名稱 |
l模式詳解
從PLC中按照配置好的規則循環讀取所有數據,有三種模式:
單個變量 （Single variable） | 可以從配置的變量中選擇單個變量,每個周期都會輸出一條消息。或者當采集的值變化時在輸出。msg.payload是變量的值msg.topic是變量的名稱 |
所有變量，每條消息一個 （All variables, one per message） | 每個變量輸出一條和單個變量模式類似，每個變量都會輸出一條消息 |
所有變量 （All variables） | 輸出一條所有消息通過一條消息輸出。msg.payload是一個包含了所有變量名稱和值的結構體 |
3.2 s7 out 寫數據節點
向S7協議的PLC內部寫入數據。注：向生產環境的PLC寫入數據時要慎重！
l輸入?yún)?shù)
payload | 要寫入的數據,將其轉換為所需的數據類型 |
variable | PLC要寫入的變量,根據配置的變量表選擇。只有當變量配置為空時,此字段才有效 |
向節點配置的變量或消息指定的變量中寫入數據，可以通過將msg.variable和msg.payload設置為數組實現一次寫入多個變量
3.3 s7 control 高級讀取節點
高級控制功能，此節點的功能取決于選擇的模式。
Cycle Time（循環） | 循環讀取變量,時間間隔可以更改。如果選擇此模式,payload必須是一個正數,即可以通過傳入消息的payload字段來設置讀取間隔。如果是0則禁用循環讀取 |
Trigger read（觸發） | 手動觸發讀取 |
四、使用方法
4.1配置PLC節點

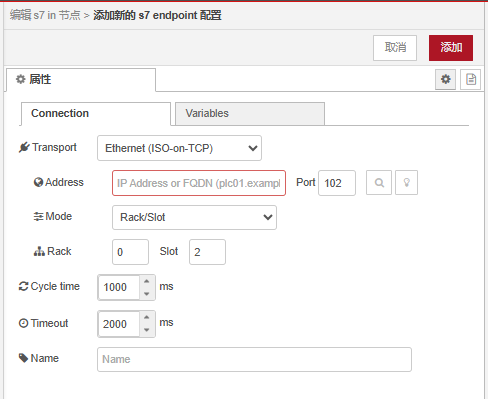

配置connection屬性
S7讀數據S7寫數據S7高級讀取共用一個S7配置節點，主要功能也集中在S7配置節點內，配置內容如下：
接口（Transport）:目前只支持以太網,也就是S7協議
Address（IP）:PLC的IP地址
Port（端口）:S7通信端口,默認102
Mode（模式）:Rack/Slot(機架號/槽號,通常選擇此模式,TIA Portal軟件查看地址見下圖)
TASP(S7-200 Smart選擇TASP,10.02 03.01)
Cycle time（采集周期）:配置從PLC讀取變量的時間間隔,如果設置0則禁用自動讀取
Timeout（超時時間）:配置從PLC讀取變量的超時時間,如果網絡繁忙或者延遲很高,可能需要加大此 時間。

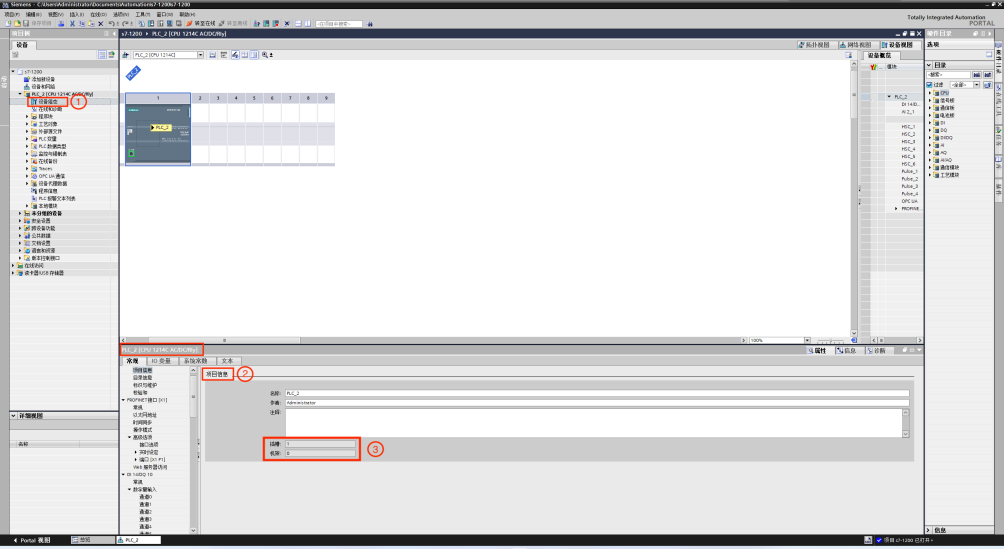

TIA Portal（博途）軟件架號槽號查看方法：

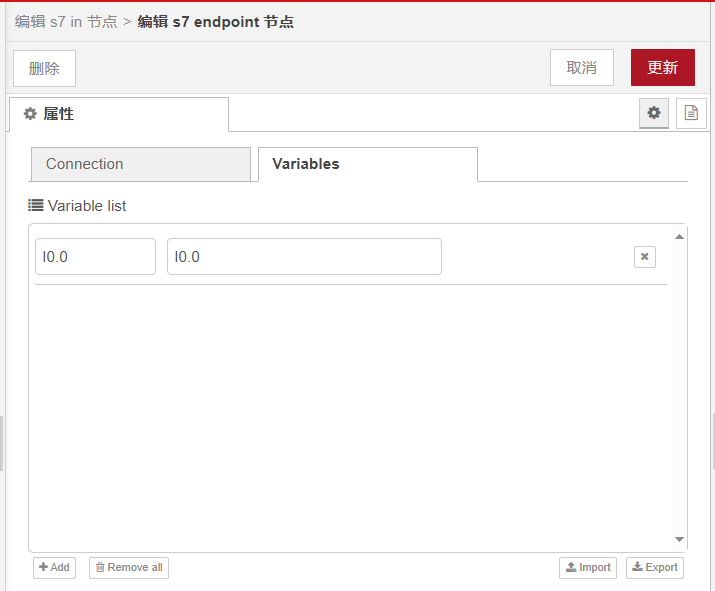

l配置Variables
變量地址即數據點地址，表示方式和Step7以及博圖軟件有一些不同，具體配置請參考下表進行設置：
變量地址 | Step7 地址 | 數據類型 | 描述 |
DB5,X0.1 | DB5.DBX0.1 | Boolean | Bit 1 of byte 0 of DB 5 |
DB23,B1 or DB23,BYTE1 | DB23.DBB1 | Number | Byte 1 (0-255) of DB 23 |
DB100,C2 or DB100,CHAR2 | DB100.DBB2 | String | Byte 2 of DB 100 as a Char |
DB42,I3 or DB42,INT3 | DB42.DBW3 | Number | Signed 16-bit number at byte 3 of DB 42 |
DB57,WORD4 | DB57.DBW4 | Number | Unsigned 16-bit number at byte 4 of DB 57 |
DB13,DI5 or DB13,DINT5 | DB13.DBD5 | Number | Signed 32-bit number at byte 5 of DB 13 |
DB19,DW6 or DB19,DWORD6 | DB19.DBD6 | Number | Unsigned 32-bit number at byte 6 of DB 19 |
DB21,R7 or DB21,REAL7 | DB19.DBD7 | Number | Floating point 32-bit number at byte 7 of DB 21 |
DB2,S7.10* | - | String | String of length 10 starting at byte 7 of DB 2 |
I1.0 or E1.0 | I1.0 or E1.0 | Boolean | Bit 0 of byte 1 of input area |
Q2.1 or A2.1 | Q2.1 or A2.1 | Boolean | Bit 1 of byte 2 of output area |
M3.2 | QM3.2 | Boolean | Bit 2 of byte 3 of memory area |
IB4 or EB4 | IB4 or EB4 | Number | Byte 4 (0 -255) of input area |
QB5 or AB5 | QB5 or AB5 | Number | Byte 5 (0 -255) of output area |
MB6 | MB6 | Number | Byte 6 (0 -255) of memory area |
IC7 or EC7 | IB7 or EB7 | String | Byte 7 of input area as a Char |
QC8 or AC8 | QB8 or AB8 | String | Byte 8 of output area as a Char |
MC9 | MB9 | String | Byte 9 of memory area as a Char |
II10 or EI10 | IW10 or EW10 | Number | Signed 16-bit number at byte 10 of input area |
QI12 or AI12 | QW12 or AW12 | Number | Signed 16-bit number at byte 12 of output area |
MI14 | MW14 | Number | Signed 16-bit number at byte 14 of memory area |
IW16 or EW16 | IW16 or EW16 | Number | Unsigned 16-bit number at byte 16 of input area |
QW18 or AW18 | QW18 or AW18 | Number | Unsigned 16-bit number at byte 18 of output area |
MW20 | MW20 | Number | Unsigned 16-bit number at byte 20 of memory area |
IDI22 or EDI22 | ID22 or ED22 | Number | Signed 32-bit number at byte 22 of input area |
QDI24 or ADI24 | QD24 or AD24 | Number | Signed 32-bit number at byte 24 of output area |
MDI26 | MD26 | Number | Signed 32-bit number at byte 26 of memory area |
ID28 or ED28 | ID28 or ED28 | Number | Unsigned 32-bit number at byte 28 of input area |
QD30 or AD30 | QD30 or AD30 | Number | Unsigned 32-bit number at byte 30 of output area |
MD32 | MD32 | Number | Unsigned 32-bit number at byte 32 of memory area |
IR34 or ER34 | IR34 or ER34 | Number | Floating point 32-bit number at byte 34 of input area |
QR36 or AR36 | QR36 or AR36 | Number | Floating point 32-bit number at byte 36 of output area |
MR38 | MR38 | Number | Floating point 32-bit number at byte 38 of memory area |
DB1,DT0 | - | Date** | A timestamp in the DATE_AND_TIME format |
DB1,DTZ10 | - | Date** | A timestamp in the DATE_AND_TIME format, in UTC |
DB2,DTL2 | - | Date** | A timestamp in the DTL format |
DB1,DTLZ12 | - | Date** | A timestamp in the DTL format, in UTC |
DB57,RWORD4 | DB57.DBW4 | Number | Unsigned 16-bit number at byte 4 of DB 57, interpreted as Little-Endian |
DB13,RDI5 or DB13,RDINT5 | DB13.DBD5 | Number | Signed 32-bit number at byte 5 of DB 13, interpreted as Little-Endian |
MRW20 | MRW20 | Number | Unsigned 16-bit number at byte 20 of memory area, interpreted as Little-Endian |
注：在使用S7-1200/1500讀取數據時需要進行以下配置：
l要訪問的數據塊必須禁用：“Optimized block access”
l在 CPU 屬性的“保護”部分中，啟用 Permit access with PUT/GET
