基于瑞芯微RK3588的高性能AMR機器人核心計算平臺解決方案

一、 方案概述

隨著自主移動機器人（AMR）在工業物流、商業服務、特種作業等領域的廣泛應用，其對核心控制器的算力、實時性、擴展性和可靠性提出了前所未有的高要求。傳統的解決方案往往面臨算力瓶頸、多傳感器融合困難、AI能力不足等挑戰。

本方案提出采用 瑞芯微RK3588旗艦級人工智能SoC，搭載于高可靠性工業智能網關（如鋇錸技術RK3588系列工控機），并構建于ROS2機器人操作系統之上，旨在為下一代AMR機器人提供一個高性能、高集成度、高智能化的核心計算與控制大腦。

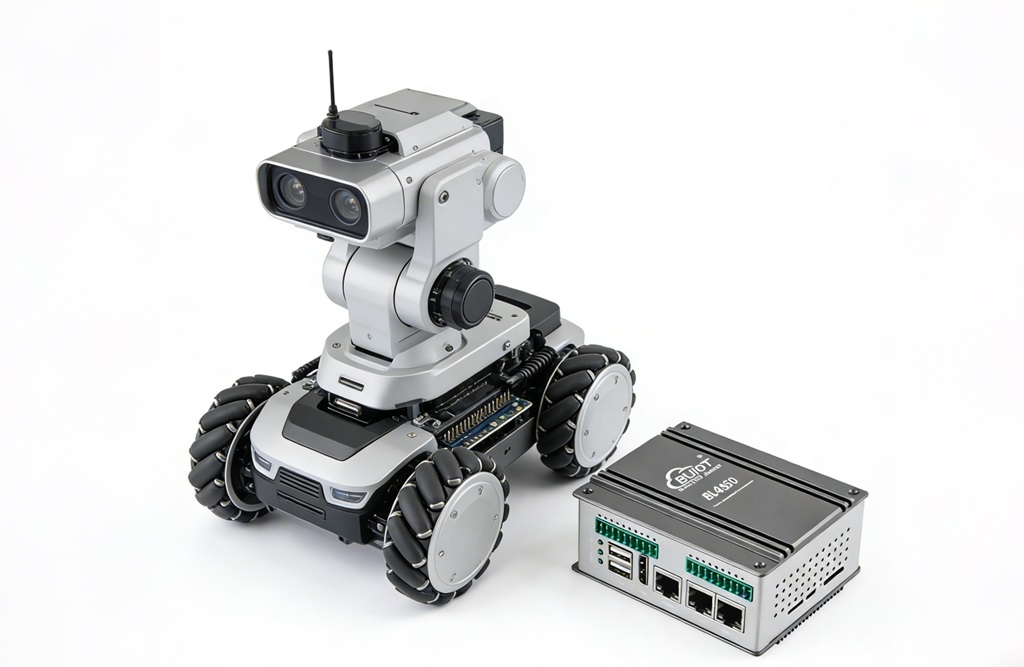

核心硬件平臺：鋇錸技術工業級RK3588設備

• 產品示例： 鋇錸技術提供多款基于RK3588的工業設備（如BL302、BL304等系列），可根據接口需求靈活選型。

• 核心特性： 采用RK3588芯片，提供豐富的工業接口變體（多千兆網口、CAN FD、RS485/232、USB3.0、PoE、DI/DO等），采用工業級設計，支持寬溫寬壓工作環境，具備優異的穩定性和抗震性，是AMR移動底盤理想的嵌入式控制器。

二、 RK3588 算力優勢與ROS2的完美匹配

RK3588的異構計算架構，為ROS2的各項復雜任務提供了精準的算力分配與硬件加速，徹底釋放ROS2潛能：

1. 強大的CPU集群（4xA76 @ 2.4GHz + 4xA55 @ 1.8GHz）：

• 實時性與多任務處理： 大核負責運行SLAM、路徑規劃、控制等計算密集型節點，確保低延遲和實時響應；小核處理系統調度、網絡通信、日志記錄等后臺任務，實現能效最優。

• 原生支持ROS2多節點并發： 完美匹配ROS2分布式、模塊化的架構，可流暢運行大量并發節點。

2. 強勁的NPU（6TOPS INT8 算力）：

• AI硬件加速核心： 為視覺感知、語音交互、異常檢測等AI任務提供專用算力，將CPU從繁重的神經網絡推理中解放出來。

• 典型應用： 實時目標檢測與識別（YOLO系列）、視覺SLAM特征提取、手勢/人臉識別等，大幅提升系統AI性能與響應速度。

3. 高性能GPU（Mali-G610）：

• 圖形渲染與視覺處理： 流暢運行rviz2等3D可視化工具，輔助調試與監控；可參與部分圖像預處理、OpenCV加速，提升視覺處理流水線效率。

4. 豐富的原生接口：

• 多傳感器無縫接入： 原生支持多路攝像頭（MIPI-CSI）、千兆以太網（用于激光雷達、深度相機）、CAN FD總線（用于高實時性電機驅動器、IMU）、USB3.0（外接傳感器）等，極大簡化硬件設計。鋇錸技術產品進一步強化了這些接口的工業應用可靠性。

三、 RK3588在AMR機器人中的核心應用場景

1. 高精度建圖與實時定位（SLAM）

• 挑戰： 需實時處理激光雷達點云、IMU數據，運行復雜的SLAM算法，對CPU算力和實時性要求極高。

• RK3588解決方案：

• CPU大核集群 可保障 Cartographer、LIO-SAM、Hector_SLAM 等算法的實時運行，實現低延遲的建圖與定位。

• 結合NPU，可探索 視覺-激光融合SLAM（如LOAM-Livox），利用NPU加速視覺特征提取，構建更豐富、更魯棒的環境模型。

2. 自主導航與避障

• 挑戰： 需在復雜動態環境中進行全局/局部路徑規劃、動態避障，并處理多傳感器（激光+視覺+超聲波）的融合信息。

• RK3588解決方案：

• 運行 ROS2 Nav2 導航框架，利用多核CPU高效執行 AMCL（自適應蒙特卡洛定位）、DWA/TEB局部規劃器。

• NPU可加速處理視覺避障信息，例如識別“玻璃門”、“深坑”等激光雷達難以檢測的障礙物，實現更安全的導航。

3. 視覺感知與交互（AI視覺機器人）

• 挑戰： 實時目標識別、跟蹤、抓取點計算等任務，傳統CPU方案資源占用高、幀率低。

• RK3588解決方案：

• NPU硬件加速 是關鍵?？刹渴?nbsp;YOLOv5/v8、DeepSort 等模型，通過 YOLO-ROS2 等接口集成到ROS2系統中，實現毫秒級的目標檢測與發布。

• 應用于物料識別、貨架盤點、人臉迎賓、手勢控制等場景，顯著提升AMR的智能化水平和作業能力。

4. 實時運動控制與多機協同

• 挑戰： 需要對多個伺服/步進電機進行高精度同步控制，并實現多臺機器人間的任務調度與協同作業。

• RK3588 + 鋇錸技術解決方案：

• 原生雙CAN FD接口（部分型號）可直接連接高性能電機驅動器，實現低延遲、高可靠性的實時關節或輪系控制。

• 雙/三千兆網口 + 可選WiFi6/5G模塊：獨立網口分別用于傳感器數據流、多機通信及遠程管理?；赗OS2的DDS通信中間件，可構建低延遲、高吞吐的局域網，實現多AMR之間的地圖共享、任務分配、協同搬運。

5. 一體化開發與部署

• 優勢： 基于RK3588單板，開發者可以在同一硬件平臺上完成從感知、決策、控制到人機交互的所有算法開發與部署，無需額外的AI加速卡或工控機，降低了系統復雜性、功耗和BOM成本。

四、 基于鋇錸技術RK3588設備的典型AMR系統架構

[傳感器層]
  ├── 激光雷達 (Ethernet)
  ├── 深度攝像頭/雙目相機 (MIPI-CSI轉接 / USB3.0)
  ├── IMU (CAN FD / UART)
  ├── 防撞傳感器 (DI / CAN)
  └── ...

[計算與控制核心 - 鋇錸技術RK3588工控機]
  ├── 操作系統：Ubuntu 22.04 / 20.04 + ROS2 Humble/Iron
  ├── 核心軟件棧：
  │   ├── 感知層：SLAM算法包、YOLO-ROS2、OpenCV
  │   ├── 決策層：Nav2、行為樹
  │   └── 控制層：ROS2 CAN節點、運動學解算
  └── 通信接口：
      ├── 千兆網口1：連接激光雷達
      ├── 千兆網口2：用于多機通信/交換機
      ├── CAN FD：連接電機驅動器、IMU
      ├── RS485：連接擴展IO模塊
      └── USB3.0/POE：連接視覺傳感器

[執行層]
  └── 輪系/關節電機驅動器 (CAN FD)

五、 方案總結與價值

選擇 RK3588（以鋇錸技術工業設備為承載） 作為AMR機器人的核心平臺，為用戶帶來以下核心價值：

• 極致性能： 強大的CPU+NPU+GPU異構算力，滿足當下及未來更復雜的AMR算法需求。

• 工業級可靠： 鋇錸技術產品的工業級設計與嚴苛測試，確保AMR在振動、溫變、電磁干擾等惡劣工業環境下穩定運行。

• 接口靈活豐富： 提供多種接口配置選項（多網口、多CAN、PoE等），可高度匹配不同AMR的傳感器與執行器需求，簡化整機設計。

• AI原生： 內置強大NPU，讓每一臺AMR都輕松具備“智慧之眼”，實現真正的智能移動與操作。

• 開發支持： 提供穩定的硬件驅動與系統適配支持，結合開放的ROS2生態，顯著縮短產品研發與驗證周期。

結論： RK3588與ROS2的組合，為AMR機器人開發者提供了一個面向未來的、軟硬一體的高性能解決方案。鋇錸技術作為深耕工業物聯網領域的硬件提供商，其基于RK3588的工業級設備，以可靠的品質、靈活的配置和專業的支持，是實現該方案快速落地和批量產品化的強有力硬件保障，是構建下一代智能化、協同化移動機器人的理想基石。
